一、概述
　　YQ-2型雙線油氣潤滑裝置為一種雙線型系統，由油氣站，空氣操作盤和多個雙線油氣混合器組成。油氣站包括齒輪泵、安全閥、過濾器、電磁換向閥和PLC電氣控制柜，系統工作時，壓力油經齒輪泵壓出，經電磁換向閥進入油氣混合塊。油氣混合塊包括雙線分配器和混合器兩部分，油在分配器中被定量分配后壓入混合器，在混合器中，定量的油在不間斷壓縮空氣的作用下進入潤滑點。雙線分配器的兩個進油口一個進油，則另一個回油，由電磁換向閥切換。

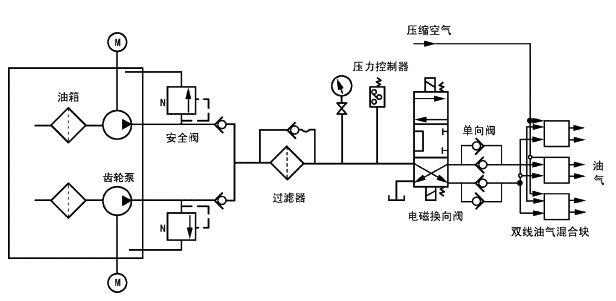

二、系統原理

三、雙線油氣潤滑站

技術參數

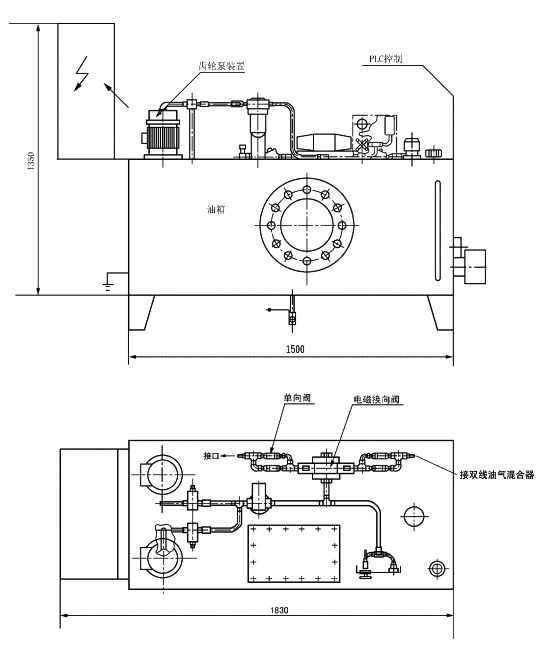

外形尺寸

四、雙線油氣混合器

概述

　　雙線油氣混合器由一個或多個雙線分配器和一個混合塊組成，油在分配器中定量分配后，通過不間斷壓縮空氣進入潤滑點。

技術參數

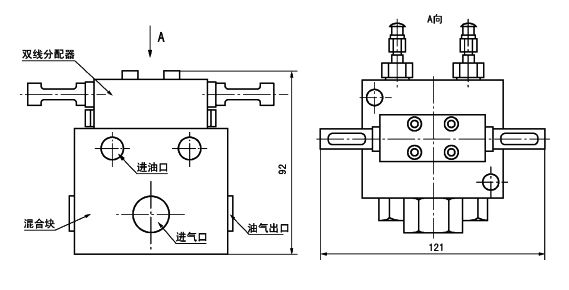

外形尺寸
