一、概述

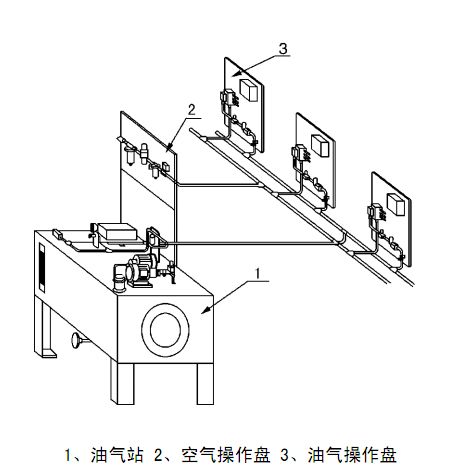

　　YQ-Ⅰ型保壓式油氣潤滑系統由油氣站、空氣操作儀表盤和多個油氣操作盤組成，油氣操作盤上裝有油氣混合器、電磁換向閥、節流閥等。油站將潤滑油打入各并聯支路，主管路中保持一定壓力，每條支路可通過電磁閥控制其通斷，進入油氣混合器的油被定量分配，然后在不間斷空氣的作用下進入潤滑點，對其進行潤滑。系統的特點是各支路可相互獨立工作，對需分區分時潤滑的場合尤為適用。

二、技術參數

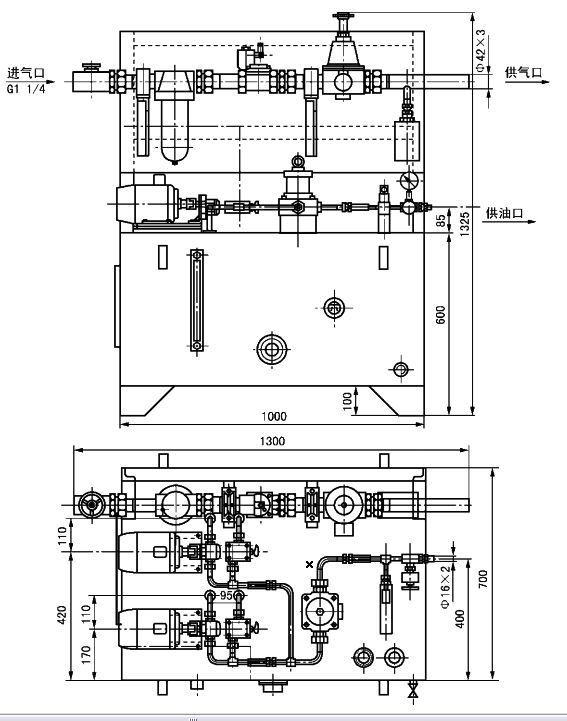

三、油氣站外形尺寸

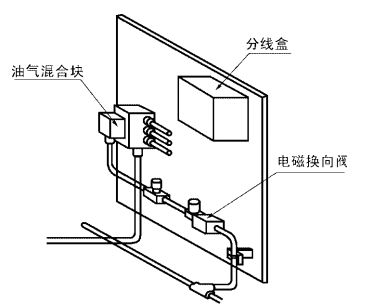

四、油氣操作盤

　　油氣操作盤由油氣混合塊、電磁換向閥、分線盒等主要元 件組成，油氣混合塊生成油氣輸入到潤滑點，電磁換向閥控制 該油路的通斷。

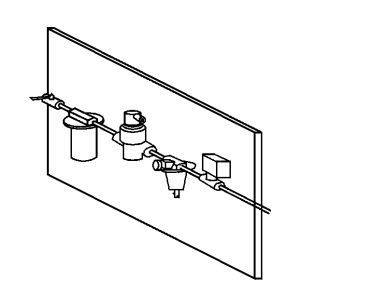

五、空氣操作盤

　　空氣操作盤主要由過濾器、減壓閥等空氣處理元件組成， 其作用是將一定壓力的空氣輸入到油氣混合塊。
