YCK-P5壓差開關

 加入時間:2018-5-24 10:51:34

一、概述

YCK-P5型(原SG-A型)壓差開關適用于公稱壓力為40MPa的雙線式集中潤滑系統中,控制換向閥或監視潤滑系統,利用兩條管道的壓差來發出電訊號,當壓差達到5MPa時,發出信號以控制換向閥換向或監視潤滑系統。它一般安裝在終端式雙線集中潤滑系統兩條主管道的最末端。

二、技術參數

型  號

公稱壓力
MPa

發訊壓差
MPa

發訊油量
mL

開關******電壓
V

開關******電流
A

重量
kg

YCK-P5

40(P)

5

0.7

-500

15

3

    使用介質為錐入度不低于 220(25℃,150g)1/10mm 的潤滑脂(NLG10#~3#)的潤滑脂和粘度等級大于 N68 的潤滑油,工作環境溫度為 -20℃~80℃。

三、型號說明

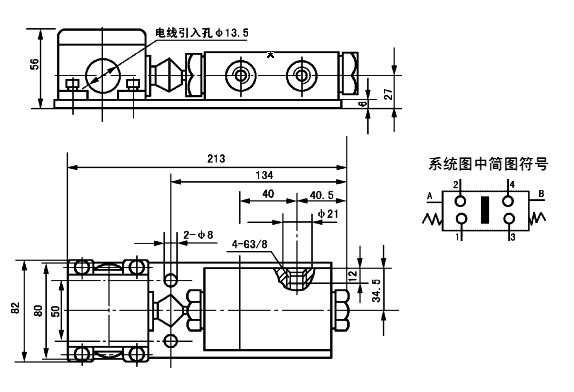

四、外形尺寸

五、工作原理
      壓差開關的閥體和行程開關組裝在一塊底板上。潤滑脂在壓力的作用下從主管道 B 進入壓差開關閥體活塞的右腔, 主管道 A 卸荷。一旦兩條主管道的壓差達到 5MPa 時,活塞克服左腔內彈簧力向左移動,并推動行程開關,使觸點 1 和 2 閉合,發出脈沖訊號至系統電控箱,責令換向閥換向,這時主管道 A 受壓,B 卸荷,活塞在二端腔內彈簧的作用下對 中,行程開關觸點 1 和 2 斷開,觸橋處中位。系統開始第二周期工作,一旦主管道 A 和 B 間壓差又達到 5MPa 時,活塞向右移動,行程開關觸點 3 和 4 閉合,脈沖訊號再次使系統中的換向閥換向,開始下次循環工作。(見右上圖)

六、使用說明
     1、壓差開關應安裝在通風、干燥、便于觀察,且周圍無運動機構干涉的部位。
     2、壓差開關安裝在終端式雙線集中潤滑系統主管道末端,后面須再裝一個雙線分配器,以防壓差開關中的潤滑脂 老化,變質、干枯而影響靈敏性。
     3、行程開關接線后應將觸橋調至中位并緊固螺釘。
