一、概述
YZF-J4型壓力操縱閥是一種利用壓差信號直接轉化為電信號的發訊裝置，專門用來控制換向閥的換向，安裝在公稱壓力為10MPa電動終端式雙線干油集中潤滑系統兩條供油主管道的末端。
二、技術參數
|
型 號
|
公稱壓力
MPa
|
調定壓力
MPa
|
壓力調整范圍
MPa
|
公稱通徑
DN
|
行程開關
|
重量
kg
|
|
型號
|
電流
A
|
電壓
V
|
行程
|
|
YZF-J4
|
10
|
4
|
3.5-4.5
|
10
|
LX3-11H
|
6
|
AC500
|
9±1
|
2.7
|
使用介質為錐入度 265～385(25℃，150g)1/10mm 的潤滑脂(NLGI0#～2#)

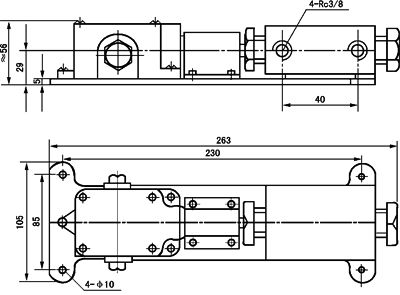

三、外形尺寸
四、型號說明
五、工作原理
壓力操縱閥的閥體和行程開關安裝在一塊底板上。潤滑脂在壓力的作用下從主管路進入閥體的左（右）腔，此時 右（左）腔卸荷。一旦兩條主管路間壓力差達到 3.5～4.5MPa 時，活塞克服彈簧力的作用向右（左）運動，使行程開關的觸點閉合，發出信號控制電磁閥換向，反之，反向運動完成一次循環工作。
六、使用說明
1、壓力操縱閥應安裝在通風、干燥，便于觀察，且無運動機構干涉的部位。
2、壓力操縱閥安裝在二條供油主管路的末端。
3、壓力操縱閥后須再裝一塊給油器，使閥內的潤滑脂得到更新。 |
