一、概述
GGQ-J干油過濾器適用于公稱壓力為10MPa的干油集中潤滑系統，是一種為保證干油集中潤滑系統工作正常，潤滑點能得到一定純度的潤滑脂而設置的結構極為簡單的網式過濾裝置，它安裝于潤滑泵（手動、電動、風動、液動等）的出油口與系統供油主管之間，用于清除潤滑脂內的殘留雜質。

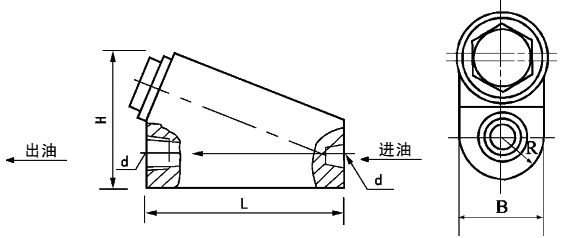

二、技術參數、外形尺寸
|
型 號
|
公稱壓力
MPa
|
d (Rc)
|
L
|
H
|
B
|
R
|
重量
kg
|
|
GGQ-J8
|
10
|
1/4
|
100
|
76
|
40
|
40
|
1.15
|
|
GGQ-J10
|
3/8
|
1.10
|
|
GGQ-J15
|
1/2
|
125
|
85
|
42
|
42
|
1.5
|
|
GGQ-J20
|
3/4
|
1.5
|

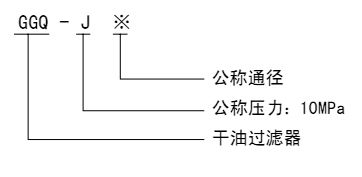

三、型號標注說明
四、使用說明
1、使用介質為錐入度 265～385（25℃，150g）1/10mm 的潤滑脂（NLG10#-2#）。
2、過濾精度 120 μ m。
3、最高使用溫度 120℃。
4、按箭頭方向，采用活接形式安裝在便于清洗拆換方便的潤滑泵出口管路上。
5、應定期檢查清洗過濾網。 |
