XYZ型系列稀油潤滑裝置

 加入時間:2018-5-21 15:25:30

一、概述
  稀油站是稀油循環系統的心臟,用來將潤滑油液強制地壓送到機器的摩擦部位。在相對運動的機器零件間形成油膜,減少零件的摩擦、磨損,同時對摩擦部位進行沖洗,并帶走摩擦產生的熱量,保證機器正常運轉,延長機器使用壽命。

  稀油站由油站、儀表盤和電氣控制箱三部分組成。
  它主要適用于冶金、礦山、鍛壓、電力、化工、輕工、水泥、港口等機械設備的稀油循環潤滑系統中,通常安裝在機器附近的地下油庫或地坑中。
  稀油站工作介質粘度等級為N22~N320的工業潤滑油,公稱壓力為0.4MPa,過濾精度0.08~0.12mm;冷卻水溫≤28℃;冷卻水壓力0.2~0.3MPa;冷卻器進油溫度為50℃,溫降7~8℃;使用蒸汽加熱時蒸汽壓力為0.2~0.4MPa。



二、技術參數

型   號

XYZ
-6※

XYZ
-10※

XYZ
-16※

XYZ
-25※

XYZ
-40※

XYZ
-63※

XYZ
-100※

XYZ
-125※

XYZ
-250※

XYZ
-400※

XYZ
-630※

XYZ
-1000※

供油壓力(MPa)

≤0.4

公稱流量(L/min)

6

10

16

25

40

63

100

125

250

400

630

1000

供油溫度(℃)

40±3

油箱容積()

0.15

0.63

1

1.6

6.3

10

16

25

過濾面積()

0.05

0.13

0.19

0.4

0.52

0.83

1.31

2.2

換熱面積()

0.6

3

4

6

24

35

50

80

冷卻水耗量(/h)

0.36

0.6

1

1.5

3.6

5.7

9

11.25

12~22.5

20~36

30~56

60~90

電加熱器

功率

1-2

12

12

24

/

/

/

/

電壓(V)

220

蒸汽耗量(kg/h)

/

/

/

/

100

160

250

400

電動機

型號

A02-8014-B14

Y90S-4-V1

Y100L1-4-V1

Y112M-4-V1

Y132S-4

Y132M-4

Y160L-4

Y180L-4

功率

0.55

1.1

2.2

4

5.5

7.5

15

22

轉速(r/min)

1400

1400

1430

1440

1440

1440

1460

1470

重   量

308

309

628

629

840

842

1260

1262

3980

5418

8750

12096

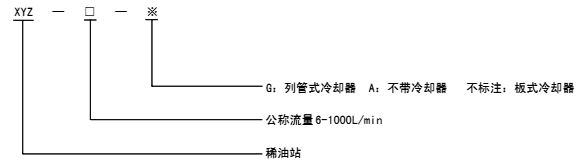

三、型號說明

四、工作原理

  工作時,油液由齒輪泵從油箱吸出,經單向閥、雙筒網式油濾器、列管式油冷卻器,被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa,最低供油壓力為0.1MPa,根據潤滑點的要求,通過調節安全閥確定使用壓力,當油站的工作壓力超過安全閥的調定壓力時,安全閥將自動打開,多余的油液即流回油箱。正常工作時,油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時,則系統壓力下降,當降到調定值時,通過壓力控制器調節,備用泵自動開啟,與工作泵一起工作,直到壓力正常時,備用泵自動停止。若油壓繼續下降到另一調定值時,則通過另一壓力控制器調節,發出事故警報。
  雙筒網片式油濾器的一組過濾濾芯工作,一組過濾濾芯備用,在進出口處接有雙針雙管壓力表,當壓差超過0.05MPa(≥250L/min稀油站為0.05~0.1MPa),人工切換到備用濾芯工作,取出原工作濾芯,清洗或更換濾片。
  油箱裝有電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱;供油口溫度高時,報警并開冷卻器。
  ≥250L/min稀油站,采用蒸汽加熱油箱中的潤滑油,儀表盤尚多一檢測冷卻器進出水管壓差的儀表,其主要部件均另外裝于基礎上;而≤125L/min稀油站的全部部件都裝在油箱上,為整體式結構。

五、結構特點
  1)設有備用油泵,可保證向潤滑點連續供油。
  2)過濾器放在冷卻器之前,可提高過濾和通過能力;更適合較高粘度的潤滑介質。
  3)采用雙筒式過濾器,可不停車進行濾芯的清洗和更換。
  4)采用列管式油冷卻器,冷卻效果好,阻力小,便于維修。
  5)回油設有磁網過濾,可吸附清除油液中鐵質微粒,保證油液清潔度及提高潤滑部件壽命。
  6)配有儀表盤和電控箱,觀察運行參數方便,可實現自動控制和事故報警。

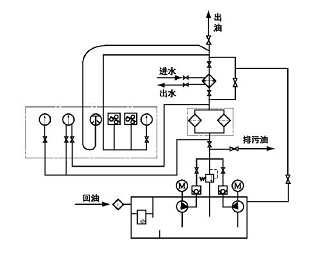

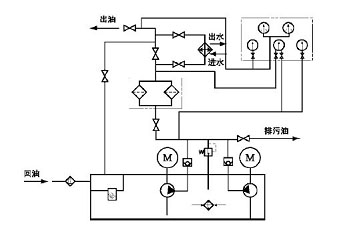

六、原理圖

XYZ-6G10G



XYZ-16125XYZ-16G125G





XYZ-2501000、XYZ-250G1000G、XYZ-250A1000A



七、外形尺寸

XYZ-6G125G稀油站外形圖及尺寸表



型 號

DN

d

A

B

H

L

L1

B1

B2

B3

d1

E

S

N

H1

H2

H3

H4

H5

H6

H7

XYZ-6G

25

G1/2

700

550

450

1010

190

255

220

730

G3/4

213

150

0

965

550

268

80

268

580

380

XYZ-10G

XYZ-16G

50

G1

1000

900

700

1505

256

410

363

1130

G1

285

175

35

1310

855

350

130

350

875

580

XYZ-25G

XYZ-40G

50

G1 1/4

1200

1000

850

1700

235

470

390

1230

G1 1/4

290

248

60

1460

990

355

160

355

1035

740

XYZ-63G

XYZ-100G

80

G1 1/2

1500

1200

950

2300

390

560

444

1430

G1 1/4

305

170

100

1600

978

355

180

375

1095

820

XYZ-125G


XYZ-250G

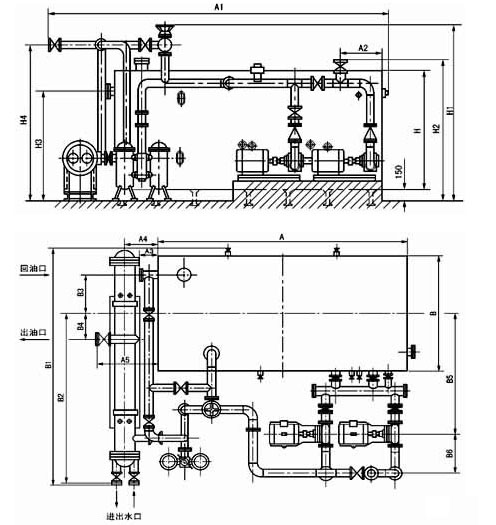

1000G稀油站外形圖及尺寸表


型 號

回油
通徑

出油
通徑

進出水口

A

B

H

A1

A2

A3

A4

A5

XYZ-250G

125

65

65

3300

1600

1200

4295

442

100

560

945

XYZ-400G

150

80

100

3600

2000

1500

4655

492

100

572

800

XYZ-630G

200

100

100

4300

2600

1600

5900

560

170

750

1445

XYZ-1000G

250

125

200

5300

2600

1900

7360

630

235

1285

2000

(續上表)


型 號

B1

B2

B3

B4

B5

B6

H1

H2

H3

H4

蒸汽
接口

XYZ-250G

3235

2355

570

364

1960

300

2172

1600

1050

1850

G1

XYZ-400G

3690

2650

750

907

2230

300

2275

1750

1300

1965

XYZ-630G

4672

3017

1020

320

2700

390

2425

2067

1400

2080

XYZ-1000G

4803

3207

1000

500

2720

450

2755

2285

1680

2480
