一、概述
本裝置適用于冶金、礦山、鍛壓、重型機械、電力、化工、水泥、輕工等行業的各種機械設備的稀油循環系統，用 來向齒輪嚙合部位、軸承、滑動的導軌面等各種運動副的摩擦表面供送潤滑油。
本裝置的公稱壓力為 0.63MPa;過濾精度低粘度為 0.08mm，高粘度為 0.12mm;冷卻水溫度≤ 30℃；冷卻水壓力＜0.4MPa；冷卻器的進油溫度為 50℃時，潤滑油的溫降≥ 8℃，加熱用的蒸汽壓力為 0.2-0.4MPa；工作介質為粘度等級 N22～N460 的工業潤滑油。循環冷卻裝置采用列管式油冷卻器。
XHZ-6.3～XHZ-125 的小型稀油潤滑裝置為整體出廠；XHZ-160～XHZ-500 的中型稀油潤滑裝置為分部件包裝出廠； XHZ-630～2000 及 XHZ-630A～2000A（帶壓力罐加“A” ）的大型稀油潤滑裝置為散件成套供貨，現場焊接組裝。
本裝置通常安裝在主機附近的地下油庫內或地坑里。
 |
二、工作原理
工作時油液由油泵排出經單向閥、截止閥、雙筒網式過濾器及油冷卻器后被直接送往潤滑點，然后沿著系統的回油總管經回油過濾器回油箱。泵的公稱壓力應為 0.63MPa（即泵的出口壓力），稀油潤滑裝置的公稱壓力為 0.5MPa（即出油口壓力）。設有壓力罐的稀油潤滑裝置，其氣源壓力為 0.5～0.6MPa。
正常操作時，一臺齒輪泵工作，一臺備用，通過轉換開關來控制使之交替使用，泵的出口配有安全閥，用以避免 油泵過截，此閥設定的開啟壓力為 0.63MPa 或稍大。系統的壓力由壓力開關控制，當系統壓力達到正常調定值時，主機方可啟動，當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續降低，低于最低調定值時，發出低壓事故報警信號，責令主機停車排除故障。
三、結構特征
1、在雙筒過濾器上裝有差壓訊號器，當過濾器進出口壓差超過 0.1MPa 時，差壓訊號器發出報警信號，用來通知切換工作網，以便清洗或更換濾網，此裝置設計為潤滑介質先經過濾器后再經冷卻器；油粘度較高者更適合。
2、在冷卻器的進水口裝有一個直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻水的通或斷。在系統的出油口處，裝有一個電接點溫度計和溫度控制器，用于控制工作油溫；當出口油溫高于某一調定的溫度時，電磁水閥自動開啟，冷卻器投入工作，直到油溫恢復正常為止。如冷卻器已投入工作，系統的油溫繼續上升，達到最高溫度時，溫 度控制器發出油溫過熱報警信號。當冷卻器需要更換或維修時，可關閉冷卻器的進出油口閥門，打開旁路閥門，油液即不經冷卻器直接送往潤滑點。
3、在油箱上裝有二個電接點溫度計和一個二位液位開關，當油箱油溫低于某一調定溫度時，人工接上電加熱器通 電或蒸汽閥門開啟，對油液進行加熱，直到達到正常操作油溫為止。超過 40℃時自動切斷電加熱器；當油箱中油液的溫度低于最低調定溫度時，油泵不能啟動，需對油箱中油液加熱。當油箱的液位達到上限或下限時，液位開關發出報警信號。
4、型號后帶“A”者為有壓力罐的裝置，可滿足發生意外事故或突然停電時，儲存在壓力罐中的油液可作臨時壓力油源向系統短時供油，但需注意壓力罐上的一般單向閥應水平安裝，不得向下安裝（對較小的旋啟式單向閥允許向上安裝），附圖中應作相應改變。
5、配有電控柜和儀表盤，觀察運行參數方便，可實現自動控制和事故。

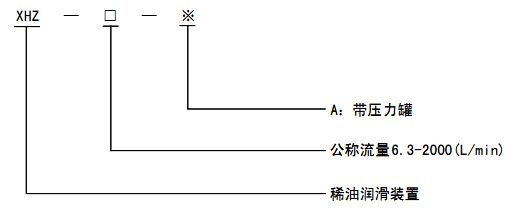

四、型號說明
五、技術參數
|
型 號
|
公稱
流量L/min
|
油箱容積.png)
|
電動機
|
過濾
面積
.png)
|
換熱
面積
|
冷卻水管
通徑
mm
|
冷卻水
耗量
/h
|
電加熱
器功率
kw
|
蒸汽管
通徑
mm
|
蒸汽
耗量
kg/h
|
壓力罐
容量
|
出油口
通徑
mm
|
回油
口通徑
mm
|
重量
（約）
kg
|
|
功率
kw
|
極數
p
|
|
XHZ-6.3
|
6.3
|
0.2
|
0.75
|
6
|
0.05
|
1.3
|
25
|
0.6
|
3
|
-
|
-
|
-
|
15
|
40
|
510
|
|
XHZ-10
|
10
|
|
XHZ-16
|
16
|
0.5
|
1.1
|
6
|
0.13
|
3
|
25
|
1.5
|
6
|
-
|
-
|
-
|
25
|
50
|
760
|
|
XHZ-25
|
25
|
|
XHZ-40
|
40
|
1.25
|
2.2
|
6
|
0.20
|
6
|
32
|
3.8
|
12
|
-
|
-
|
-
|
32
|
65
|
1298
|
|
XHZ-63
|
63
|
|
XHZ100
|
100
|
2.5
|
5.5
|
6
|
0.40
|
11
|
32
|
7.5
|
18
|
-
|
-
|
-
|
50
|
80
|
2415
|
|
XHZ-125
|
125
|
|
XHZ-160
|
160
|
5
|
7.5
|
4.6
|
0.52
|
20
|
65
|
20
|
-
|
50
|
40
|
-
|
65
|
125
|
4362
|
|
XHZ-200
|
200
|
|
XHZ-250
|
250
|
10
|
11
|
4.6
|
0.83
|
35
|
100
|
30
|
-
|
50
|
65
|
-
|
80
|
150
|
6585
|
|
XHZ-315
|
315
|
|
XHZ-400
|
400
|
16
|
15
|
4.6
|
1.31
|
50
|
100
|
45
|
-
|
50
|
90
|
-
|
100
|
200
|
7911
|
|
XHZ-500
|
500
|
|
XHZ-630
|
630
|
20
|
18.5
|
6
|
1.31
|
60
|
100
|
55
|
-
|
50
|
120
|
-
|
100
|
250
|
8600
|
|
XHZ-630A
|
2
|
9768
|
|
XHZ-800
|
800
|
25
|
22
|
6
|
2.2
|
80
|
125
|
70
|
-
|
50
|
140
|
-
|
125
|
250
|
11343
|
|
XHZ-800A
|
2.5
|
13205
|
|
XHZ-1000
|
1000
|
31.5
|
30
|
6
|
2.2
|
100
|
125
|
90
|
-
|
50
|
180
|
-
|
125
|
300
|
13196
|
|
XHZ-1000A
|
3.15
|
15179
|
|
XHZ-1250
|
1250
|
40
|
37
|
6
|
3.3
|
120
|
150
|
110
|
-
|
50
|
220
|
-
|
150
|
300
|
15194
|
|
XHZ-1250A
|
4
|
17792
|
|
XHZ-1600
|
1600
|
50
|
45
|
6
|
3.3
|
160
|
150
|
145
|
-
|
50
|
260
|
-
|
150
|
350
|
20920
|
|
XHZ-1600A
|
5
|
22626
|
|
XHZ-2000
|
2000
|
63
|
55
|
6
|
6
|
200
|
200
|
180
|
-
|
50
|
310
|
-
|
200
|
400
|
25010
|
|
XHZ-2000A
|
6.3
|
28180
|
注：
1、A 為帶壓力罐的稀油潤滑裝置，呈正方形布置。
2、斜齒輪油泵為 4 極電機；人字齒輪油泵為 6 極電機；極數也根據介質粘度確定，粘度高時宜選低速。
3、如冷卻水質采用江河水，需經過濾沉淀，水溫不應超過 32℃。 |
