SLQ型雙筒網式過濾器

 加入時間:2018-5-21 15:19:57

一、使用條件

  本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中,具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能,小型的為整體式,較大的為組合式,分別由二組過濾筒和一個三位六通換向閥組成,工作時一筒工作,一筒備用,可實現不停車切換過濾筒,達到循環潤滑系統不間斷工作的目的。

二、技術參數

型 號 公稱
通徑
DN
mm
公稱
壓力
MPa
過濾
面積
運 動 粘 度 cSt 重量
kg
28 46 67 89 326
過 濾 精 度 mm
0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12
過 濾 精 度 mm
SLQ-32 32 0.6 0.082 130 310 120 212 63 161 28.5 68.7 18.7 48.8 81.7
SLQ-40 40 0.21 330 790 305 540 160 384 72.3 175 48 125 115
SLQ-50 50 0.31 485 1160 447 793 250 565 106.5 256 69 160 203.8
SLQ-65 65 0.52 820 1960 760 1340 400 955 180 434 106 250 288
SLQ-80 80 0.833 1320 3100 1200 2150 630 1533 288 695 170 400 346
SLQ-100 100 1.31 1990 4750 1840 3230 1000 2310 436 1050 267 630 468
SLQ-125 125 2.20 3340 8000 3100 5420 1680 3890 730 1770 450 1000 1038.5
SLQ-150 150 3.30 5000 12000 4650 8130 2520 5840 1094 2660 679 1600 1185

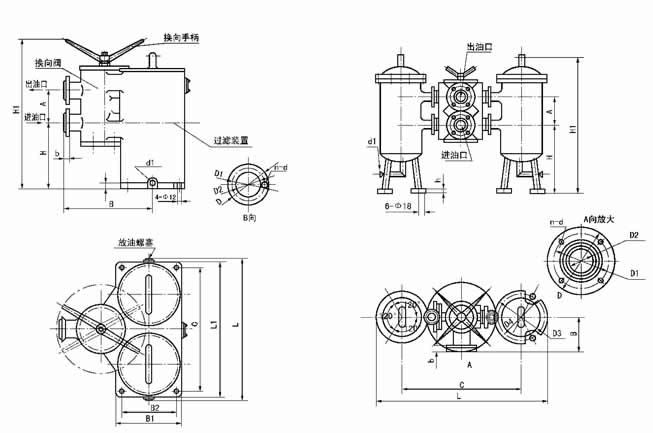

三、外形結構

SLQ-32,SLQ-40雙筒網式過濾器(整體式)   DN≥50的SLQ型雙筒網式過濾器(組合式)

四、外形尺寸



型號 公稱通徑DN A B B1 B2 C d1 D3 D4 H
SLQ-32 32 140 250 186 154 344 G3/8" - - 145
SLQ-40 40 165 265 222 184 410 - - 180
SLQ-50 50 190 165 - - 693 G1/2" 330 280 355
SLQ-65 65 200 170 - - 713 374 300 395
SLQ-80 80 220 202 - - 830 G3/4" 374 320 500
SLQ-100 100 250 202 - - 895 442 400 610
SLQ-125 125 260 240 - - 1200 G1" 755 600 640
SLQ-150 150 300 240 - - 1200 755 600 860

續上表

型號 H1 L L1 h 時出油口連接法蘭尺寸
  D1 D2 b d n
SLQ-32 440 397 386 20 135 100 78 18 18 4
SLQ-40 515 480 447 145 110 85
SLQ-50 800 1023 - 160 125 100 20
SLQ-65 860 1097 - 180 145 120
SLQ-80 990 1202 - 195 160 135 22 8
SLQ-100 1190 1337 - 215 180 155
SLQ-125 1270 1955 - 30 245 210 185 24
SLQ-150 1530 1955 - 280 240 210 23

五、型號標注說明



六、工作原理

  1、本型式過濾器由一六通換向閥及二組過濾裝置組成,置于油泵出口及冷卻器前端,正常工作時,一組過濾裝置啟用,另一組被換向閥封閉備用。
  2、閥片式六通換向閥為手動,工作過程中,截止備用過濾裝置連通工作中的過濾裝置,閥上部有通、止標記,在工作壓力≤6kgf/cm2可不停機換向。
  3、過濾裝置為二組,一組工作,一組備用。在工作中過濾裝置需要維修清洗時,可啟動另一組備用過濾裝置投入工作,而不影響主機正常工作。

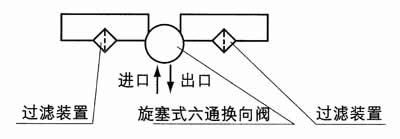

  4、系統圖

七、使用說明

  1、當過濾器的進出口壓力差≥0.5kgf/c時,說明過濾裝置中的濾芯已被機械雜質阻塞,應及時清洗或更換濾芯,同時也應清洗筒體。
  2、在正常工作時過濾器的進出口壓差應≤0.035MPa。

八、訂貨須知
  訂貨時必須注明所需的過濾精度值,不注明的均按0.12mm供貨。
