GXYZ型A系列高(低)壓稀油站

 加入時間:2018-5-21 15:15:16

一、概述
  本產品適用于裝有動靜壓軸承的磨機、回轉窯、電機等大型設備的稀油循環潤滑系統中,其工作介質為 N22~N320 (相當于 ISO VG22~VG320)的各種工業潤滑油。
  根據動靜壓潤滑工作原理,在啟動、低速和停車時用高壓系統,正常運行時用低壓系統,以保證大型機械在各種 不同轉速運行下均能獲得可靠的潤滑以延長主機壽命。
  稀油站的高壓部分壓力為 31.5MPa,流量為 2.5L/min,低壓部分壓力為 0.4MPa;流量為 16~125L/min,稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。
  該產品的性能參數及尺寸應符合表和圖中的規定;裝置由油站、儀表盤、電控柜(可用 PLC 控制)成套組成。

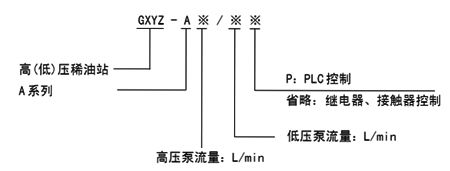

二、型號標注方法


  如采用 A 系列,高壓流量為 2.5L/min;高壓壓力為 31.5MPa,低壓供油壓力為 0.4MPa;而低壓供油量為 40L/min 的高(低)壓稀油站,采用 PLC 控制的則按如下方法標注:GXYZ-A2.5/40

三、工作原理與結構特征

  A系列的特點為高壓流量,高壓壓力和低壓壓力均不變;低壓流量則根據生產工藝要求不同而選定的高(低)壓稀油站。
  本產品主要由油箱(其內裝有磁網過濾器)、低壓油泵裝置、高壓油泵裝置、雙筒網片式過濾器、冷卻器、管道、閥 門、儀表盤及電控柜等組成。
  在主機啟動前,先啟動低壓泵,當?shù)蛪汗┯蛪毫φ:螅瑔?dòng)吸口聯于低壓管道上的高壓油泵,高壓油經高壓單 向閥送往靜壓軸承,當高壓達一定值使主軸浮起時,主機就可啟動、低速運行或停止;主機轉速正常后,就可以停止高壓泵,但低壓油泵必須正常供油;低壓油泵從油箱吸油后經單向閥,雙筒網式過濾器、冷卻器后亦往靜壓軸承,維持主機正常供油;若主機停止后,尚要定時由高壓泵和低壓泵供油,則由時間繼電器進行控制向潤滑點斷續供油。 高、低壓力的具體數值分別由系統中的低壓安全閥和高壓溢流閥控制。
  主機正常運行時,低壓泵一臺工作,一臺備用,若系統壓力下降到某值時,備用泵啟動投入運行,達到正常壓力時備用泵停止。若備用泵啟動后壓力仍下降到某一更低值時,就應發出報警訊號,考慮主機停車。
  高壓柱塞泵有故障, 壓力不能使主軸浮起時,壓力控制器發出報警訊號,主機就不能啟動, 或停止。
  過濾器置于冷卻器前,使粘度較小的油先通過過濾器,以提高過濾效果,過濾器一筒工作,一筒備用,由手動切換閥控制。
  油箱油位過低過高時均由油位訊號器發訊,人工加油或停止加油。
  在油箱內設有磁網過濾器,能同時對油進行過濾和吸附油中鐵質微粒。
  稀油站成套供貨時配有儀表和電控箱,以顯示運行參數和實現稀油站自控、手控或報警。
  油箱上裝有電接點雙金屬溫度計,油溫低時發出信號,人工接通電加熱器,達到設定溫度時,自動切斷電加熱器。
  供油口裝有鉑熱電阻 Pt100,根據供油溫度,調最高最低二個界限,用以控制冷卻器的使用與否。

GXYZ型A系列高(低)壓稀油站技術性能



GXYZ-A2.5/16

GXYZ-A2.5/25

GXYZ-A2.5/40

GXYZ-A2.5/63

GXYZ-A2.5/100

GXYZ-A2.5/125




統

泵裝置型號

LBZ-16

LBZ-25

LBZ-40

LBZ-63

LBZ-100

LBZ-125

流量 L/min

16

25

40

63

100

125

供油壓力 MPa

≤0.4

供油溫度 ℃

40±3


動
機

型 號

Y90S-4,V1

Y100L1-4,V1

Y112M-4,V1

功率 kW

1.1

2.2

4

轉速 r/min

1450

1440

1440

油箱容積

0.8

1.2

1.6




統

泵裝置型號

2.5MCY14-1B

流量 L/min

2.5

供油壓力 MPa

31.5


動
機

型 號

Y112M-6B35

功率 kW

2.2

轉速 r/min

940

過濾精度 mm

0.08~0.12

過濾面積

0.13

0.19

0.13

冷卻面積

3

5

7

冷卻水耗量 /h

1

1.5

3.6

5.7

9

11.25

電加熱功率 kW

3×4

3×4

6×4

外形尺寸 mm

1490×1230×1500

1620×1430×1550

備  注

全部過濾器切換壓差為0.15 MPa

四、外形尺寸

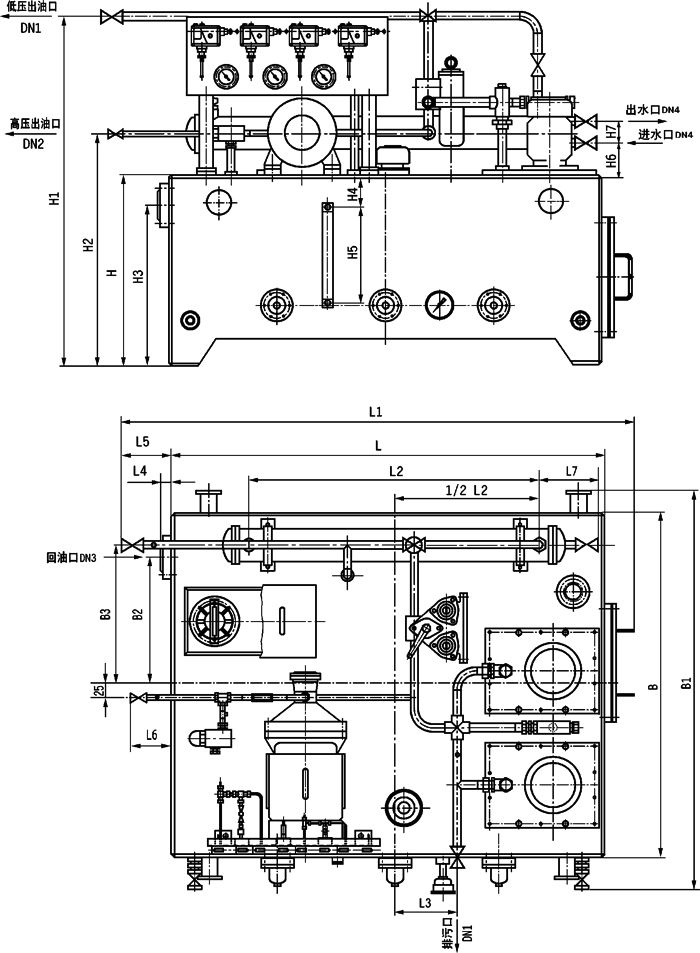

圖 2-1-1 GXYZ 型 A 系列稀油站外形圖

型    號

DN1

DN2

DN3

DN4

L

B

H

L1

L2

L3

L4

L5

GXYZ-A2.5/16

25

10

50

25

1250

1000

1000

1490

925

185

18

140

GXYZ-A2.5/25

GXYZ-A2.5/40

32

10

65

32

1400

1200

1050

1620

720

200

20

120

GXYZ-A2.5/63



型    號

L6

L7

B1

B2

B3

H1

H2

H3

H4

H5

H6

H7

GXYZ-A2.5/16

100

208

1230

360

420

1500

1132

853

150

350

70

78

GXYZ-A2.5/25

GXYZ-A2.5/40

100

276

1430

400

500

1550

1182

890

200

350

120

110

GXYZ-A2.5/63

五、原理圖

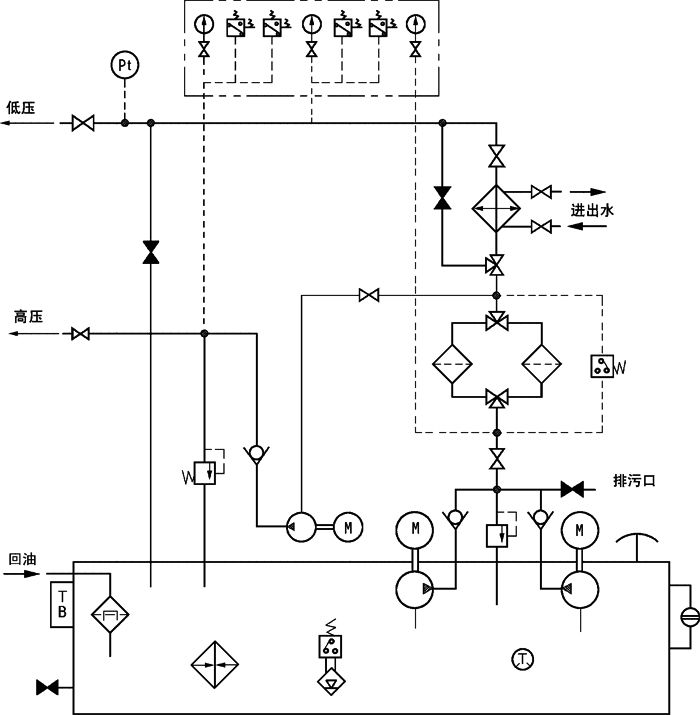

圖 2-1-2  GXYZ 型 A 系列稀油站原理圖

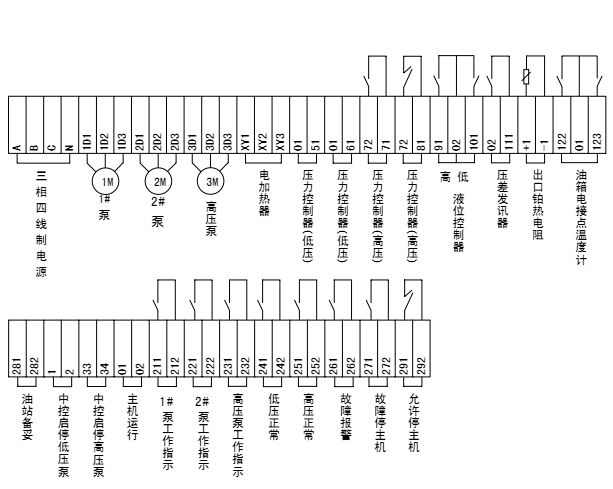

GXYZ型外部端子接線圖

六、電控柜

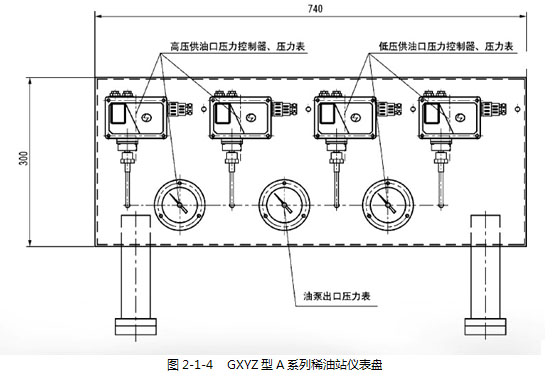

 七、儀表盤
