一、概述
GLCQ、GLLQ型列管式油冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的;產品適用于冶金、 礦山、輕工、電力、化工等工業部門的稀油潤滑裝置、液壓站和油壓設備中,將熱工作油冷卻到要求的溫度;冷卻器 的工作溫度≤ 100℃,工作壓力≤ 1.6MPa,一般工作壓力≤ 1MPa;本產品體積小,重量輕、冷卻效果好,便于維護檢 修;GLCQ 型的換熱管采用紫銅翅片管,熱交換系數>300kcal/•h•℃;GLLQ 型采用裸(光)管,熱交換系數>200kcal/•h•℃。
二、技術參數
型號
|
公稱壓力
MPa
|
公稱冷卻面積
|
熱交換器性能
|
介質粘度等級
|
進油
溫度
|
進水
溫度
|
油溫
降
|
壓力損失
MPa
|
油流量
與水流量之比
|
熱交換系數
K
kcal/·h·℃
|
℃
|
油側
|
水側
|
GLCQ1
|
0.63
1
1.6
|
0.4
|
0.6
|
0.8
|
1
|
1.2
|
-
|
-
|
-
|
≤N100
|
55
±1
|
≤30
|
≥8
|
≤
0.1
|
≤
0.05
|
1:1
|
>300
|
GLCQ2
|
1.3
|
1.7
|
2.1
|
2.6
|
3
|
3.6
|
-
|
-
|
GLCQ3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
GLCQ4
|
13
|
15
|
17
|
19
|
21
|
23
|
25
|
27
|
GLCQ5
|
30
|
34
|
37
|
41
|
44
|
47
|
50
|
54
|
GLCQ6
|
55
|
60
|
65
|
70
|
75
|
80
|
85
|
90
|
GLLQ3
|
0.63
1
|
4
|
5
|
6
|
7
|
-
|
-
|
-
|
-
|
≤N460
|
50
±1
|
1:1.5
|
>200
|
GLLQ4
|
12
|
16
|
20
|
24
|
28
|
-
|
-
|
-
|
GLLQ5
|
35
|
40
|
45
|
50
|
60
|
-
|
-
|
-
|
GLLQ6
|
80
|
100
|
120
|
-
|
-
|
-
|
-
|
-
|
GLLQ7
|
160
|
200
|
-
|
-
|
-
|
-
|
-
|
-
|
使用介質為粘度值 10~460cst 的潤滑油,環境溫度不高于 100℃,水溫不高于 30℃。

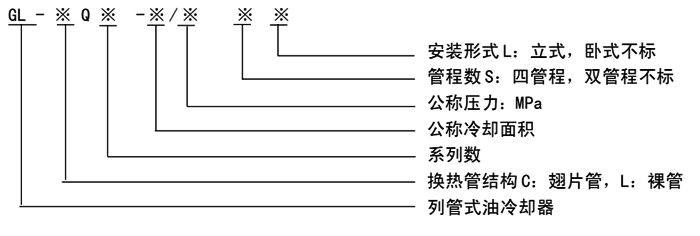

三、型號說明
四、外形尺寸

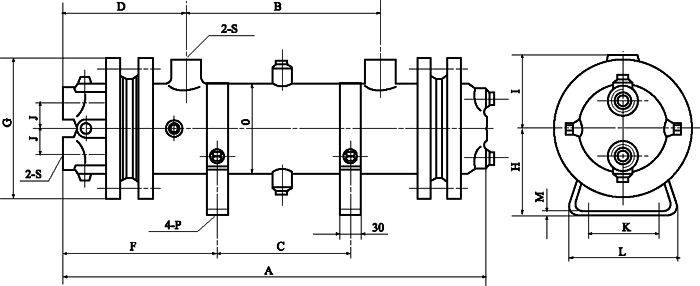

GLCQ型冷卻器外形圖
型 號
|
L
|
C
|
L1
|
H1
|
H2
|
D1
|
D2
|
C1
|
C2
|
B
|
L2
|
L3
|
t
|
n-d3
|
d1
|
d2
|
重量
kg
|
GLCQ1-0.4/*
GLCQ1-0.6/*
GLCQ1-0.8/*
GLCQ1-1.0/*
GLCQ1-1.2/*
|
370
540
660
810
940
|
240
405
532
665
805
|
67
|
60
|
68
|
78
|
92
|
52
|
102
|
132
|
115
|
145
310
435
570
715
|
2
|
4-φ11
|
G1
|
G3/4
|
8
10
12
13
15
|
GLCQ2-1.3/*
GLCQ2-1.7/*
GLCQ2-2.1/*
GLCQ2-2.6/*
GLCQ2-3.0/*
GLCQ2-3.5/*
|
560
690
820
960
1110
1270
|
375
500
635
775
925
1085
|
98
|
85
|
93
|
120
|
137
|
78
|
145
|
175
|
172
|
225
350
485
630
780
935
|
2
|
4-φ11
|
G1
|
G1
|
19
21
25
29
32
36
|
GLCQ3-4.0/*
GLCQ3-5.0/*
GLCQ3-6.0/*
GLCQ3-7.0/*
|
840
990
1140
1310
|
570
720
870
1040
|
152
|
125
|
158
|
168
|
238
|
110
|
170
|
210
|
245
|
380
530
680
850
|
10
|
4-φ15
|
G1 1/2
|
G1 1/4
|
74
77
85
90
|
GLCQ3-8.0/*
GLCQ3-9.0/*
GLCQ3-10/*
GLCQ3-11/*
|
1470
1630
1800
1980
|
1200
1360
1530
1710
|
152
|
125
|
158
|
168
|
238
|
110
|
170
|
210
|
245
|
1010
1170
1340
1520
|
10
|
4-φ15
|
G2
|
G1 1/2
|
96
105
110
118
|
GLCQ4-13/*
GLCQ4-15/*
|
1340
1500
|
985
1145
|
197
|
160
|
208
|
219
|
305
|
140
|
270
|
320
|
318
|
745
905
|
12
|
4-φ19
|
G2
|
G2
|
152
164
|
GLCQ4-17/*
GLCQ4-19/*
GLCQ4-21/*
GLCQ4-23/*
GLCQ4-25/*
GLCQ4-27/*
|
1660
1830
2010
2180
2360
2530
|
1305
1475
1655
1825
2005
2175
|
197
|
160
|
208
|
219
|
305
|
140
|
270
|
320
|
318
|
1065
1235
1415
1585
1765
1935
|
12
|
4-φ19
|
G2
|
G2
|
175
188
200
213
225
|
GLCQ5-30/*
GLCQ5-34/*
GLCQ5-37/*
GLCQ5-41/*
GLCQ5-44/*
GLCQ5-47/*
GLCQ5-51/*
GLCQ5-54/*
|
1932
2152
2322
2542
2712
2872
3092
3262
|
1570
1790
1960
2180
2350
2510
2730
2900
|
202
|
200
|
234
|
273
|
355
|
180
|
280
|
320
|
327
|
1320
1540
1710
1930
2100
2260
2480
2650
|
12
|
4-φ23
|
G2
|
G2 1/2
|
-
-
-
-
-
-
-
-
|
GLCQ6-55/*
GLCQ6-60/*
GLCQ6-65/*
GLCQ6-70/*
GLCQ6-75/*
GLCQ6-80/*
GLCQ6-85/*
GLCQ6-90/*
|
2272
2452
2632
2812
2992
3172
3352
3532
|
1860
2040
2220
2400
2580
2760
2940
3120
|
227
|
230
|
284
|
325
|
410
|
200
|
300
|
390
|
362
|
1590
1770
1950
2130
2310
2490
2670
2850
|
12
|
4-φ23
|
G2 1/2
|
G3
|
-
-
-
-
-
-
-
-
|
注:* 標注公稱壓力值

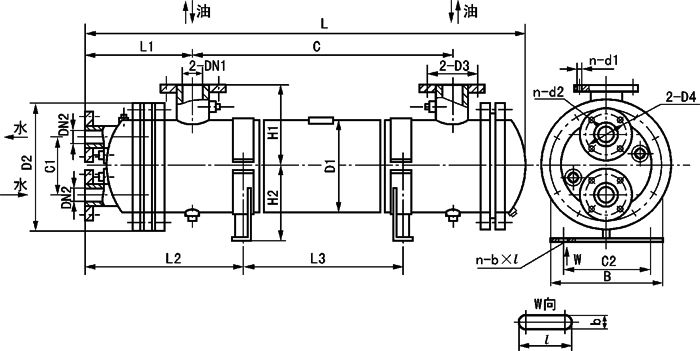

GLLQ型冷卻器外形圖
型號
|
L
|
C
|
L1
|
H1
|
H2
|
D1
|
D2
|
C1
|
C2
|
B
|
L2
|
L3
|
D3
|
D4
|
n-d1
|
n-d2
|
n-b×l
|
DN1
|
DN2
|
重量
kg
|
GLLQ3-4/* *
|
1165
|
682
|
265
|
190
|
210
|
219
|
310
|
140
|
200
|
290
|
367
|
485
|
100
|
100
|
4-
Φ18
|
4-Φ18
|
4-20×28
|
32
|
32
|
143
|
GLLQ3-5/* *
|
1465
|
982
|
785
|
168
|
GLLQ3-6/* *
|
1765
|
1282
|
1085
|
110
|
40
|
184
|
GLLQ3-7/* *
|
2065
|
1512
|
1385
|
220
|
GLLQ4-12/* *
|
1555
|
860
|
345
|
262
|
262
|
325
|
435
|
200
|
300
|
370
|
497
|
660
|
145
|
145
|
65
|
65
|
319
|
GLLQ4-16/* *
|
1960
|
1365
|
1065
|
380
|
GLLQ4-20/* *
|
2370
|
1775
|
1475
|
440
|
GLLQ4-24/* *
|
2780
|
2175
|
350
|
1885
|
160
|
8-
Φ17.5
|
4-20×30
|
80
|
505
|
GLLQ4-28/* *
|
3190
|
2585
|
2295
|
566
|
GLLQ5-35/* *
|
2480
|
1692
|
500
|
315
|
313
|
426
|
535
|
235
|
300
|
520
|
730
|
1232
|
180
|
180
|
8-Φ18
|
100
|
100
|
698
|
GLLQ5-40/* *
|
2750
|
1962
|
1502
|
766
|
GLLQ5-45/* *
|
3020
|
2202
|
515
|
725
|
1772
|
210
|
817
|
GLLQ5-50/* *
|
3290
|
2472
|
2042
|
125
|
900
|
GLLQ5-60/* *
|
3830
|
3012
|
2582
|
1027
|
GLLQ6-80/* *
|
3160
|
2015
|
700
|
500
|
434
|
616
|
780
|
360
|
750
|
550
|
935
|
1555
|
295
|
295
|
8-
Φ22
|
8-Φ23
|
4-25×32
|
200
|
200
|
1617
|
GLLQ6-100/* *
|
3760
|
2615
|
2155
|
1890
|
GLLQ6-120/* *
|
4360
|
3215
|
2755
|
2163
|
1、第一個* 標注公稱壓力值,第二個* 標注水管程數(四管程標S,雙管程不標注)。下表同。
2、法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》中PN=1MPa 的規定。

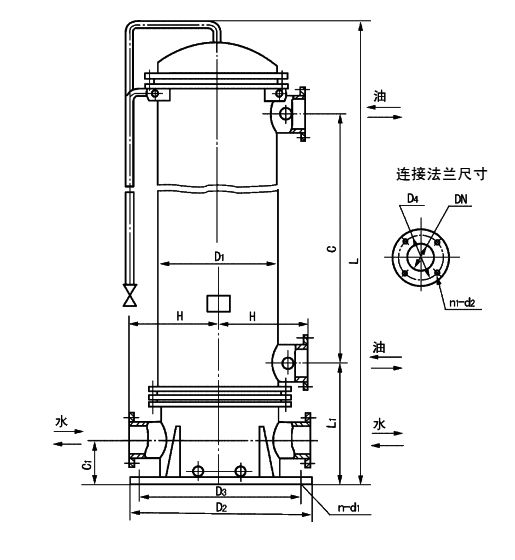

GLLQ 型立式冷卻器外形圖
型號 |
L |
C |
L1 |
C1 |
H |
D1 |
D2 |
D3 |
DN |
D4 |
n-d1 |
n-d2 |
重量
kg |
GLLQ5-35/* *L |
2610 |
1692 |
470 |
150 |
315 |
426 |
640 |
590 |
80 |
160 |
6-Φ30 |
4-Φ18 |
734 |
GLLQ5-40/* *L |
2880 |
1962 |
802 |
GLLQ5-45/* *L |
3120 |
2202 |
100 |
180 |
8-Φ18 |
853 |
GLLQ5-50/* *L |
3390 |
2472 |
936 |
GLLQ5-60/* *L |
3930 |
3012 |
1063 |
GLLQ6-80/* *L |
3255 |
2015 |
705 |
235 |
500 |
66 |
1075 |
1015 |
125 |
210 |
6-Φ40 |
1670 |
GLLQ6-100/* *L |
3855 |
2615 |
1943 |
GLLQ6-120/* *L |
4455 |
3215 |
150 |
240 |
8-Φ23 |
2215 |
GLLQ7-160/* *L |
3320 |
2010 |
715 |
602 |
820 |
1210 |
1150 |
2768 |
GLLQ7-200/* *L |
3970 |
2660 |
200 |
|
3340 |
1、法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》中PN=1MPa 的規定。
2、** 標注見前表。
五、工作原理
列管式油冷卻器主要由回水蓋、殼體、后蓋以及冷卻裝置等部件組成。殼體為無縫鋼管結構,其上焊有兩個法蘭 盤,用以聯接進油管及出油管。在殼體上裝有管堵,用于泄放積于體內的空氣、油、水。冷卻裝置主要由換熱管、固定管板、浮動管板、隔板、導流板等組成。管子的兩端經脹接后,分別固定在兩側的固定管板和浮動管板上。固定管板和冷卻器殼體法蘭盤固定在一起,而浮動管板則自由地架在殼體上。這樣消除了溫度對換熱管熱膨脹的影響。隔板 和導流板都起強化換熱作用。
冷卻器采用雙回程,冷卻水由進口接管流至回水蓋腔內再沿冷卻管作雙回程流動,水在流動中吸收油側放出的熱量后,經接管排除體外。
六、使用須知
1、冷卻器應安裝在單獨的低壓循環回路內或系統回路壓力較低處,安裝應緊固密封。
2、介質較臟時,在進入冷卻器前應配有濾清器。
3、工作開始時,應注意放盡冷卻器和系統中的空氣,先通入冷介質再逐漸通入熱介質,以達到熱平衡,避免“過 熱現象”和熱應力。
4、冷卻介質壓力宜小于被冷卻介質。
5、冷卻介質為水時應選用潔凈淡水,選用海水或其他介質在訂貨時說明。
6、冬季停止使用時應將冷卻器內介質放凈。
7、定期(一年左右)對冷卻器進行清洗,去除油水垢。保證密封件完好。并進行密封性試驗,1.6MPa 液壓試驗 30 分鐘無泄露。 |
