一、概述
該型手動加油泵為上、下往復運動的活塞式加油泵。具有體積小，攜帶方便，使用靈活，外形美觀等特點。配備有管接頭，可直接向大、中型機械設備輸送潤滑脂，亦適用于向手動干油站或貯油器容積不大的其他干油站內填充潤滑脂。
二、技術參數
|
型號
|
加油量
mL/循環
|
公稱壓力
MPa
|
貯油桶容積
L
|
手柄上的作用力
N
|
重量
kg
|
|
SJB-D60
|
60
|
0.63
|
13.5
|
170
|
13
|
使用介質為錐入度不低于310～385（25℃,150g）1/10mm的潤滑脂（NLGI0#～1#）。

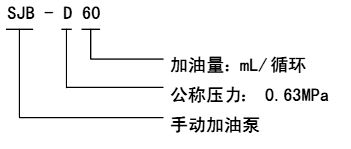

三、型號說明
四、外形尺寸
五、工作原理
操作手柄向下運動時，上活門關閉活塞上腔容積逐漸變小，把潤滑脂沿輸送膠管送到貯油器里，活塞下部容積逐漸變大，形成負壓，打開吸片，把油桶內的潤滑脂吸入。當手柄向上運動時，活塞上腔形成負壓，上活門打開，吸片 關閉，潤滑脂進入活塞上腔。當手柄再次向下運動時，重復上述過程。
六、使用說明
1、使用時輸油膠管一端接加油泵出口，另一端接貯油器補給口，使用完畢后另一端應擰在箱蓋螺栓上。
2、使用的潤滑脂必須干凈，質地均勻，在規定牌號范圍內。
3、應經常檢查桶內油脂量，以免無脂時吸入空氣，混入貯油器內。 |
