一、概述
VSG-KR型雙線分配器上、下面均有給油口,分配器活塞正反向動作時分別從上面和下面的給油口排出一次。在相應上、下給油口內設有合二為一的排油結構,要改變奇數出油,只需調整導套的方向即可實現。還可以從指示桿的動作直接觀察分配器的工作情況,同時還可以通過調整螺釘在規定范圍內方便地調整各個出油口的給油量。
該型分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中。它在兩條供油主管交替的供油壓力作用下,直接由供油的壓力控制活塞動作給油,完成向潤滑點定量分配潤滑脂的功能。
二、技術參數
型 號
|
公稱壓力
MPa
|
動作壓力
MPa
|
額定給油量
mL/循環
|
調整螺釘每轉
一圈調整量mL
|
VSG※-KR
|
40
|
≤1.2
|
0~2.3
|
0.14
|
使用介質為錐入度不低于265(25℃,150g)1/10mm的潤滑脂(NLG10#~2#)或粘度等級大于N68的潤滑油,使用環境溫度為-10℃~80℃;如使用介質為潤滑油時,請?jiān)?0MPa壓力下使用。
三、型號說明

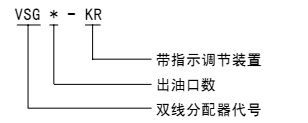

型 號
|
VSG2-KR
|
VSG4-KR
|
VSG6-KR
|
VSG8-KR
|
出油口數
|
2
|
4
|
6
|
8
|

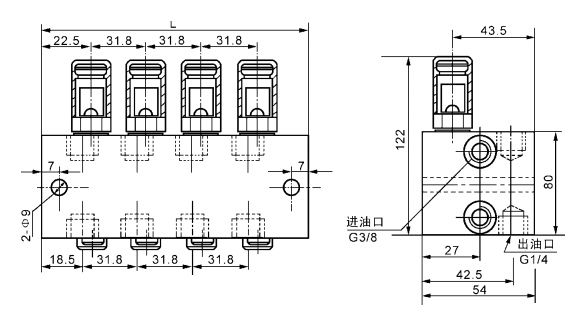

L(mm)
|
44.5
|
76
|
108
|
140
|
五、使用說明
若需相應上下出口合并時,只要將孔內的螺釘擰出,把上或下不用的那個出油口用 G1/4 螺塞封堵以防灰塵侵入。
六、訂貨須知
分配器安裝使用環境溫度在 -10℃~80℃范圍以外的必須在訂貨合同中注明,以便供貨時提供耐低、高溫油封。另 外,用戶訂貨時,如需配用管接頭,應向制造商說明。 |
