SGQ系列雙線給油器(10MPa)

 加入時間:2018-5-24 9:00:37

一、概述
      SGQ系列雙線給油器適用于公稱壓力為10MPa的雙線式干油集中潤滑系統中,作為一種計量給油裝置。它在二條供油管交替的供油壓力作用下,由供油壓力推動活塞給油,完成向各潤滑點定量分配潤滑脂的功能。
      SGQ雙線給油器有單向出油和雙向出油二種結構形式。單向出油的給油器只有下給油孔,活塞正反排油時都由下給油孔向潤滑點供送潤滑脂;雙向出油的給油器有上、下給油孔,活塞正反向排油時由上下給油孔交替向潤滑點供送潤滑脂。
      給油器可以從指示桿的動作直接觀察到給油器的工作情況,還可以通過調節螺絲在規定范圍內方便地調整各給油口的給油量。

二、技術參數、外形尺寸

型  號

給油孔數

公稱壓力MPa

每孔每次給油量mL

L

B

H

h

L1

L2

A

A1

重量

min

max

SGQ-21S

2

10

0.1

0.5

54

44

85

56

20

-

40

34

1.0

SGQ-41S

4

77

23

63

1.3

SGQ-61S

6

100

86

1.7

SGQ-81S

8

123

109

2.3

SGQ-22S

2

0.5

2.0

55

47

99

62

20

-

41

40

1.1

SGQ-42S

4

80

25

66

1.7

SGQ-62S

6

105

91

2.2

SGQ-82S

8

130

116

2.8

SGQ-23S

2

1.5

5.0

55

53

105

65

20

-

41

40

1.4

SGQ-43S

4

80

25

66

2.0

SGQ-63S

6

105

91

2.5

SGQ-83S

8

130

116

3.3

SGQ-24S

2

3.0

10

58

57

123

77

20

-

44

52

1.9

SGQ-44S

4

88

30

74

52

2.9

SGQ-15S

1

6.0

20

88

57

123

77

50

-

74

2.9

      使用介質為錐入度不低于 265(25℃,150g)1/10mm 的潤滑脂(NLG10#~2#),工作環境溫度 -10℃~80℃。

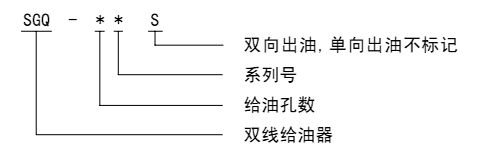

三、型號說明

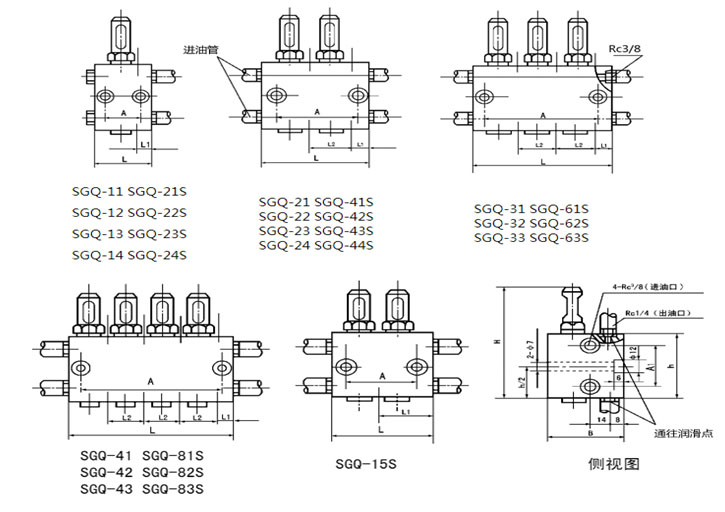

四、外形圖


五、使用說明
      1、必須在規定的環境下使用規定的介質。
      2、在灰塵大、潮濕、環境惡劣的場合使用,應加配防塵罩。
      3、給油器的兩個進油口分別與兩條供油管連接,且兩側是貫通的,某一側的進油口不使用時應用 R3/8 螺塞封堵。
      4、給油器在系統中優先采用并聯安裝法、供油管與分配器聯接在左邊或右邊均可;其次采用串聯安裝法,最多串 聯個數不允許超過三個。
      5、優先使用給油器襯板安裝給油器,與給油器襯板接觸的表面應光滑平整,安裝螺栓不宜擰得過緊,以免變形太 大影響正常工作。
      6、給油量的調整為先旋出限位器上的鎖緊螺絲,然后調節調整螺絲,可以根據潤滑點的實際需要在******和最小給 油量的范圍內調整給油量。調整應在指示桿縮回去的狀態下進行,調整完畢后應將鎖緊螺絲擰緊。
      7、給油器活塞二端螺塞不許拆卸;有泄漏時擰緊螺塞或更換新的密封圈。
      8、若機器潤滑點數為奇數時,可將下部任一出油孔中的分隔部件拆除,然后用螺塞將上部出油孔堵塞,即可使用。

六、常見故障處理
      1、給油器不動作。
         檢查供油管有無壓力油輸送,卸荷油管是否暢通,潤滑點是否被阻塞,給油器內是否進入雜質致使活塞孔拉毛等,查明排除后即可。
      2、限位器指示桿處漏油。
         拆下限位器體,檢查密封圈是否使用時間過長或超過規定的使用環境溫度,查明后更換密封圈。

七、訂貨須知
      給油器安裝使用環境溫度> 80℃的必須在訂貨合同中注明,以便供應耐高溫密封圈。
