R1901型電氣控制箱
　加入時間：2018-5-21 16:41:23　　

一、用途
      R1901型電控箱，用于自動控制一套DGZ-※※※或DXZ-※※※型終端式電動干油潤滑系統，在油泵經過任意的間隔時間后，自動地使油泵運轉，給油完成后，自動停止，具有加油泵控制，潤滑計數等功能。
      控制箱能發出“供油時間延長”、“超負荷運轉”等故障信號，并設有一組外部接點，可向主機或主控室發送潤滑系統運轉狀況（停止、運轉、故障、合閘）信號。

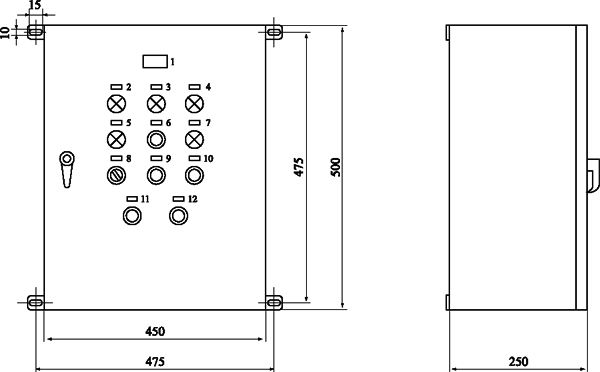

二、外形尺寸

三、標牌符號及文字

序號

符   號

標牌文字

序號

符   號

標牌文字

1

PC

計數器

7

HL5

超負載運轉

2

HL1

電源

8

SA

自動-手動

3

HL2

干油站工作

9

SB2

干油站啟動

4

HL3

加油泵工作

10

SB1

干油站停止

5

HL4

供油時間延長

11

SB4

加油泵啟動

6

SB5

故障復位

12

SB3

加油泵停止

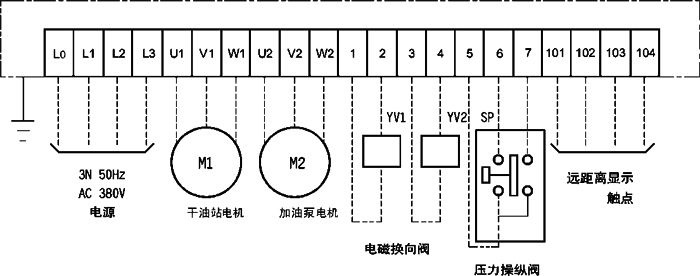

四、R1901型電氣控制箱接線端子圖

五、R1901型電氣控制箱系列產品一覽表

序 號

電氣控制箱
型號

電磁換向閥

壓力
操縱閥

電動潤滑泵

電磁鐵型號

電壓(V)

型號

功率(kW)

1

R1901、1X

MFJ1-4.5

220

YZF-J4

DXZ-100

0.37

2

R1901、2X

DXZ-315

0.75

3

R1901、3X

DXZ-630

1.1

4

R1901、1G

MQ1-5122

380

DGZ-50

0.55

5

R1901、2G

DGZ-100
DGZ-500

1.1
