一、概述
GDK03型電控箱有監控及全自動兩種，它適用于40MPa雙線終端式干油集中潤滑系統中，用于控制潤滑泵、換向閥、補脂泵等相互間協調工作，能對系統中的供油點實現自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
本控制箱能發出“供油時間延長”、“貯油筒空”、“超負荷運轉”等故障信號。具有持續，手動和自動多種控制工作狀態，可通過箱面上的轉換開關來切換。持續工作狀態：當潤滑泵啟動后持續地向系統兩條主管線供送潤滑脂；手動工作狀態：當與主機聯鎖信號接通后，手動啟動潤滑泵運轉向系統供送潤滑脂，自動換向完成一個潤滑周期供脂后自動停止；自動工作狀態：當與主機聯鎖信號接通后，潤滑泵按系統設定的時間間隔定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。潤滑泵不管在何種狀態，一旦貯油筒空，補脂泵就會自動啟動補脂，補滿后自動停止。

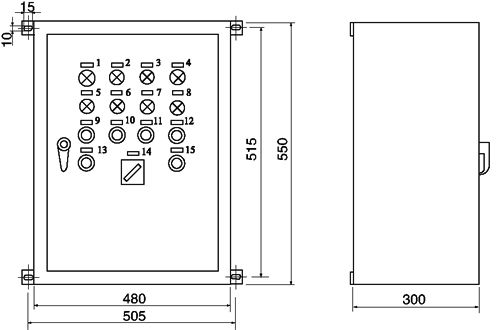

二、外形尺寸
三、標牌符號及文字
|
序號
|
符號
|
標牌文字
|
序號
|
符號
|
標牌文字
|
序號
|
符號
|
標牌文字
|
|
1
|
HL1
|
工作準備指示
|
6
|
HL6
|
系統超壓
|
11
|
SB4
|
加油泵啟動
|
|
2
|
HL2
|
線Ⅰ工作狀態
|
7
|
HL7
|
泵馬達過載
|
12
|
SB5
|
加油泵停止
|
|
3
|
HL3
|
線Ⅱ工作狀態
|
8
|
HL8
|
貯油筒空
|
13
|
SB3
|
故障復位
|
|
4
|
HL4
|
加油泵工作
|
9
|
SB1
|
潤滑泵啟動
|
14
|
SA1
|
自動/手動/持續
|
|
5
|
HL5
|
監控時間超過
|
10
|
SB2
|
潤滑泵停止
|
15
|
SA2
|
關/電鈴/開
|

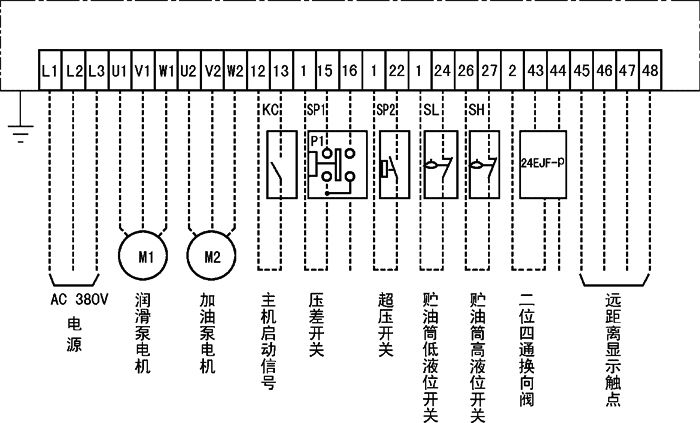

四、GDK-03 電氣控制箱外部接線圖
五、使用說明
1、適用主電源 AC380V、50Hz。
2、適用環境溫度 -10℃～40℃,濕度 90%。
3、周圍環境無導電的介質（氣體、液體）。
4、垂直安裝，其傾斜度不大于 5°。 |
