鋼管用插入焊接式接頭

　加入時間：2018-5-22 9:39:52　　

●接頭45°

代號（訂貨號）	管子外徑	D	D1	D0	H	H1	重量	對應號
ZT6.5.13-4	22	16	22.5	43	28	14	0.51	CRGT14-1
ZT6.5.13-5	28	20	28.5	49	32	16	0.65	CRGT14-2
ZT6.5.13-6	34	24	35	59	34	17	0.72	CRGT14-3
ZT6.5.13-1	42	30	42.5	68	36	18	0.83	CRGT14-4
ZT6.5.13-2	48	38	48.5	70	41	20	0.92	CRGT14-6
ZT6.5.13-7	50	38	52	78	40	20	0.95	CRGT14-5
ZT6.5.13-3	60	48	60.5	80	48	23	1.43	CRGT14-9
ZT6.5.13-8	76	60	78	113	48	24	1.52	CRGT14-7
ZT6.5.13-9	89	70	91	130	52	26	1.85	CRGT14-8

標記示例：
接頭42 ZT6.5.13-1 或 42 CRGT14-4

●變徑接頭

代號（訂貨號）	管子外徑（D0）	D	D1	D2	D3	L	L1	重量
ZT6.5.31-1	34×42	34.5	55	25	41	48	17	0.48
ZT6.5.31-2	42×48	42.5	60	32	48	52	18	0.54
ZT6.5.31-3	48×60	48.5	70	38	60	56	20	0.87

標記示例：
變徑接頭34×42 ZT6.5.31-1

●接頭

ZT6.5.33重量0.58kg

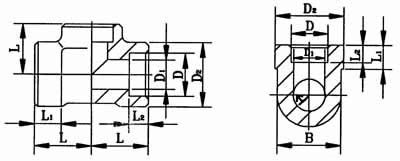

●三通

代號(訂貨號)	管子外徑（D0）	D+0.4 +0.2	D1	D2	L	L1	L2	B	R	重量	對應號
ZT6.5.36-1	18	18.5	12	27	27	17	12	24	12	0.18	H1.12-1
ZT6.5.36-2	22	22.5	16	33	29	19	13	28	14	0.27	H1.12-2
ZT6.5.36-3	28	28.5	20	41	35	20	14	36	18	0.45	H1.12-3
ZT6.5.36-4	34	34.5	25	47	39	22	16	44	22	0.59	H1.12-4
ZT6.5.36-5	42	42.5	32	57	45	24	18	52	26	0.62	H1.12-5
ZT6.5.36-6	48	48.5	36	64	52	28	20	60	30	1.35	H1.12-6
ZT6.5.36-7	60	61	48	76	61	30	23	72	36	2.20	H1.12-7

標記示例：
三通18 ZT6.5.36-1

●彎頭

代號（訂貨號）	管子外徑（D0）	D+0.4 +0.2	D2	L1	L2	重量	對應號
ZT6.5.37-1	18	18.5	27	13	26.5	0.17	H1.13-1
ZT6.5.37-2	22	22.5	33	13	29	0.27	H1.13-2
ZT6.5.37-3	28	28.5	39	16	35	0.41	H1.13-3
ZT6.5.37-4	34	34.5	47	17	39	0.68	H1.13-4
ZT6.5.37-5	42	42.5	57	18	45	1.12	H1.13-5
ZT6.5.37-6	48	48.5	63	20	52	1.26	H1.13-6
ZT6.5.37-7	60	61	76	23	61	1.80	H1.13-7

標記示例：彎頭18 ZT6.5.37-1

●直通

代號（訂貨號）	管子外徑（D0）	D	D1	L	L1	重量	對應號
ZT6.5.38-1	18	18.5	28	32	12	0.12	H1.14-1
ZT6.5.48-2	22	22.5	33	36	13	0.19	H1.14-2
ZT6.5.48-3	28	28.5	39	42	16	0.35	H1.14-3
ZT6.5.38-4	34	34.5	47	46	17	0.41	H1.14-4
ZT6.5.38-5	42	42.5	57	48	18	0.61	H1.14-5
ZT6.5.38-6	48	48.5	63	54	20	0.72	H1.14-6
ZT6.5.38-7	60	61	76	62	23	1.38	H1.14-7

標記示例：標記示例：
直通18 ZT6.5.38-1

●變徑直通

代號（訂貨號）	管子外徑（D0）	D	D1+0.4 +0.2	D2+0.4 +0.2	L	L1	L2	重量	對應號
ZT6.5.39-1	18×14	32	18.5	14.5	32	12	10	0.16	H1.15-1
ZT6.5.39-2	22×18	35	22.5	18.5	36	13	12	0.20	H1.15-2
ZT6.5.39-3	28×18	40	28.5	18.5	42	16	12	0.30	H1.15-3
ZT6.5.39-4	28×22	40	28.5	22.5	42	16	13	0.28	H1.15-4
ZT6.5.39-5	34×22	48	34.5	22.5	46	17	13	0.52	H1.15-5
ZT6.5.39-6	34×28	48	34.5	28.5	46	17	16	0.48	H1.15-6
ZT6.5.39-7	42×28	60	42.5	28.5	48	18	16	0.76	H1.15-7
ZT6.5.39-8	42×34	60	42.5	34.5	48	18	17	0.69	H1.15-8
ZT6.5.39-9	48×34	65	48.5	34.5	54	20	17	0.95	H1.15-9
ZT6.5.39-10	48×42	65	48.5	42.5	54	20	18	1.17	H1.15-10
ZT6.5.39-11	60×42	80	61	42.5	62	23	18	1.70	H1.15-11

標記示例：變徑直通18×14 ZT6.5.39-1

●變徑三通

代號	管子外徑（D0）	D1	D2	D	D3	L1	L2	L
SZ20.5-1	22×18	22.5	18.5	33	28	13	12	30
SZ20.5-2	28×18	28.5	18.5	39	28	16	12	33
SZ20.5-3	28×22	28.5	22.5	39	33	16	13	33
SZ20.5-4	34×18	34.5	18.5	47	28	17	12	36
SZ20.5-5	34×28	34.5	28.5	47	39	17	16	36
SZ20.5-6	42×18	42.5	18.5	57	28	18	12	33
SZ20.5-7	42×28	42.5	28.5	57	39	18	16	38
SZ20.5-8	42×34	42.5	34.5	57	47	18	17	42
SZ20.5-9	48×18	48.5	18.5	63	28	20	12	35
SZ20.5-10	48×28	48.5	28.5	63	39	20	16	40
SZ20.5-11	48×34	48.5	34.5	63	47	20	17	44
SZ20.5-12	48×42	48.5	42.5	63	57	20	18	49
SZ20.5-13	60×42	61	42.5	76	57	23	18	52
SZ20.5-14	60×48	61	48.5	76	63	23	20	56

標記示例：變徑三通22×18 SZ20.5-1

●變徑接頭

代號（訂貨號）	D1±0.5	D2+0.4 +0.2	L1	L2	L3	重量	對應號
ZT6.5.41-1	22	18.5	13	17	34	0.07	H1.16-1
ZT6.5.41-2	28			9	25	0.08	H1.16-2
ZT6.5.41-3	34			9	25	0.15	H1.16-3
ZT6.5.41-4	42			11	26	0.25	H1.16-4
ZT6.5.41-5	48		12	13	29	0.41	H1.16-5
ZT6.5.41-6	28	22.5	13	20	38	0.13	H1.16-6
ZT6.5.41-7	34			9	25	0.13	H1.16-7
ZT6.5.41-8	42			9	26	0.23	H1.16-8
ZT6.5.41-9	48		14	11	29	0.31	H1.16-9
ZT6.5.41-10	34	28.5	16	19	42	0.30	H1.16-10
ZT6.5.41-11	42			12	48	0.34	H1.16-11
ZT6.5.41-12	48			10	29	0.36	H1.16-12
ZT6.5.41-13	42	34.5	17	10	29	0.25
ZT6.5.41-14	48			13	35	0.38	CRGT15-12
ZT6.5.41-15	60					0.59	CRGT15-13
ZT6.5.41-16	48	42.5	18			0.33
ZT6.5.41-17	60	42.5	18			0.51
ZT6.5.41-18		48.5	20	17	42	0.61
ZT6.5.41-19		18.5	12	12	35	0.83
ZT6.5.41-20		28.5	16	7	35	0.61	CRGT15-9

標準示例：變徑直通22×18ZT6.5.41-1

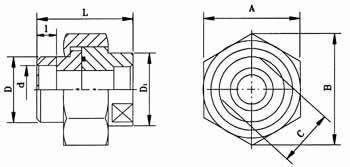

●活接頭

代號(訂貨號)	管子外徑 (D0)	d+0.4 +0.2	D	D1	L	I	A	B	C	“O”型密封圈	重量	對應號
ZY437.1.00	14	14.5	22	24	38	10	32	36.9	21	20×2.4	0.152	YF02.1
ZY437.2.00	18	185	27	30	38	10	41	47.3	26	30×3.1	0.262	TF02.2
ZY437.3.00	22	22.5	32	35	44	10	50	57.7	32	35×3.1	0.357	YF02.3
ZY437.4.00	28	28.5	38	42	50	13	60	69.3	38	40×3.1	0.686	YF02.4
ZY437.5.00	34	34.5	47	52	56	13	70	80.8	46	45×3.1	1.02	YF02.5

標記示例：活接頭14 ZY437.1.00
