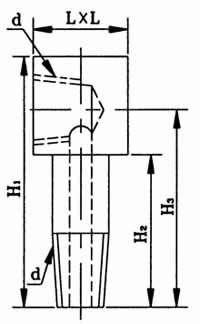

● 等徑直角螺紋接頭
|
代號（訂貨號）
|
公稱通徑(DN)
|
d(Rc)(R)
|
L
|
H1
|
H2
|
H3
|
重量
|
對應號
|
|
ZT6.5.34-1
|
6
|
1/8
|
16
|
30
|
14
|
22
|
0.03
|
H1.7-1
|
|
ZT6.5.34-2
|
8
|
1/4
|
22
|
41
|
19
|
30
|
0.07
|
H1.7-2
|
|
ZT6.5.34-3
|
10
|
3/8
|
24
|
46
|
22
|
34
|
0.11
|
H1.7-3
|
|
ZT6.5.34-4
|
15
|
1/2
|
30
|
55
|
25
|
40
|
0.17
|
H1.7-4
|
|
ZT6.5.34-5
|
20
|
3/4
|
32
|
60
|
32
|
44
|
0.23
|
H1.7-5
|
|
ZT6.5.34-6
|
25
|
1
|
40
|
72
|
40
|
52
|
0.32
|
H1.7-6
|
標記示例：直角接頭6 ZT6.5.34-1
● 等徑直角螺紋長接頭
|
代號（訂貨號）
|
公稱通徑(DN)
|
d(Rc)(R)
|
L
|
H1
|
H2
|
H3
|
重量
|
對應號
|
|
ZT6.5.35-1
|
6
|
1/8
|
16
|
73
|
57
|
65
|
0.28
|
H1.8-1
|
|
ZT6.5.35-2
|
8
|
1/4
|
22
|
83
|
61
|
72
|
0.30
|
H1.8-2
|
|
ZT6.5.35-3
|
10
|
3/8
|
24
|
91
|
67
|
79
|
0.33
|
H1.8-3
|
|
ZT6.5.35-4
|
15
|
1/2
|
30
|
98
|
68
|
83
|
0.38
|
H1.8-4
|
|
ZT6.5.35-5
|
20
|
3/4
|
32
|
103
|
71
|
87
|
0.44
|
H1.8-5
|
標記示例：直角長接頭6 ZT6.5.35-1
● 直角接頭錨固體
|
代 號
|
公稱通徑(DN)
|
D
|
d
|
A
|
B
|
B1
|
H
|
H1
|
I
|
|
SZ20.7-1
|
8
|
Rc1/4
|
11
|
26
|
32
|
20
|
32
|
20
|
11
|
|
SZ20.7-2
|
10
|
Rc3/8
|
14.5
|
32
|
40
|
22
|
32
|
20
|
12
|
標記示例：錐管螺紋 D 為 Rc1/4 的直角接頭錨固體
直角接頭錨固體 Rc1/4 SZ20.7-1

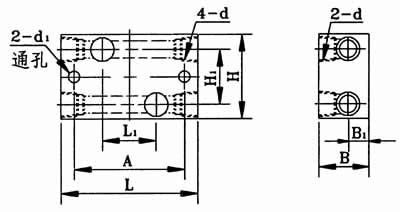

● 雙通襯板
|
代號(訂貨號)
|
公稱通徑
(DN)
|
d(Rc)
|
L
|
B
|
H
|
A
|
L1
|
B1
|
H1
|
D1
|
重量
(kg)
|
安全螺栓
(推薦)
|
對應號
|
|
ZT6.5.42-1
|
8
|
1/4
|
102
|
38
|
68
|
84
|
40
|
16
|
42
|
8.5
|
1.92
|
M8×60
|
H1.9-1
|
|
ZT6.5.42-2
|
10
|
3/8
|
70
|
1.93
|
H1.9-2
|
|
ZT6.5.42-3
|
15
|
1/2
|
150
|
50
|
98
|
110
|
50
|
20
|
60
|
12.5
|
5.84
|
M12×80
|
H1.9-3
|
|
ZT6.5.42-4
|
20
|
3/4
|
160
|
54
|
114
|
130
|
26
|
70
|
6.21
|
M12×90
|
H1.9-4
|
標記示例：雙通襯板 8 ZT6.5.42-1

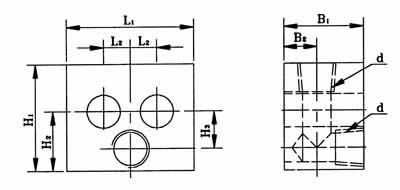

● 直角法蘭
|
代號
（訂貨號）
|
公稱通徑
（DN）
|
d（Rc）
|
L1
|
L2
|
B1
|
B2
|
H1
|
H2
|
H3
|
D
|
重量
（kg）
|
對應號
|
|
ZT6.5.43-1
|
6
|
1/8
|
40
|
10
|
24
|
9
|
40
|
20
|
10
|
9
|
0.18
|
H1.11-1
|
|
ZT6.5.43-2
|
8
|
1/4
|
44
|
11
|
28
|
11
|
44
|
24
|
13
|
0.30
|
H1.11-2
|
|
ZT6.5.43-3
|
10
|
3/8
|
60
|
14
|
36
|
16
|
60
|
35
|
20
|
0.81
|
H1.11-3
|
|
ZT6.5.43-4
|
15
|
1/2
|
65
|
15
|
40
|
20
|
65
|
40
|
1.73
|
H1.11-4
|
|
ZT6.5.43-5
|
20
|
3/4
|
66
|
21
|
53
|
21
|
90
|
48
|
27
|
2.14
|
H1.11-5
|
標記示例：直角法蘭6 ZT6.5.43-1 |
