HZJ系列管夾

 加入時間:2018-5-22 9:10:42

一、概述
  HZJ 系列管夾是目前國內管夾中綜合指標******的系列產品。適用于液壓、潤滑、氣動和高壓水系統管子的固定。系 統工作壓力可達 40MPa;工作溫度 -40~+250℃;適用管子外徑范圍較寬,可從φ 6mm 至φ 426mm。尤其對于具有振動源區域更經濟合理又安全可靠。它廣泛應用于冶金、礦山、化工、煤炭、重型機械、工程機械和農業機械等行業的液壓、潤滑、氣動和高壓水系統管路。




二、特點
   1、HZJ 系列管夾具有抗振動、抗沖擊、夾持力強度高、重量輕、耐腐蝕、耐高溫、使用壽命長等特點、管夾主體 材料采用高牌號球墨鑄鐵精鑄而成;夾持面襯墊膠圈(板)材料根據工作溫度確定:工作溫度小于或等于 100℃時,采 用普通橡膠;工作溫度大于 100℃小于 150℃時,采用丁氰橡膠,工作溫度大于 150℃小于 250℃時,采用氟橡膠制造。底板材料采用整體鋼板制造,確保了底板與管夾、底板與基面(支架)或機體的連接強度。管夾與底板連接采用兩只螺栓(螺柱)緊固,便于維修或保養時的拆裝。
  2、HZJ 系列管夾與國內外的塑料管夾、鋁合金管夾、鋼(鋼板)管夾相比,使用壽命是塑料管夾的 50 倍,是鋁合金管夾的 30 倍,是鋼板管夾的 15 倍。
  3、HZJ 系列管夾現有 22 個規格,62 種管徑,適用管子外徑為φ 6mm~φ 426mm。
  4、根據水平排列固定管子的數量不同,每種規格有兩類管夾,即單管夾和雙管夾;根據管夾與基面(支架)或機 體連接方式不同,每種規格的管夾有帶底板和不帶底板兩種。
  5、根據管子上下排列的層數不同,同一規格的管夾有單層和雙層兩種,如排列需超出雙層以上的層數時,訂貨時請?zhí)岢?,上層管夾數量應等于或小于下層管子數。
  6、HZJ 系列管夾外表面涂黑色或黃色油漆,亦可根據用戶需要涂油漆。


三、型號說明

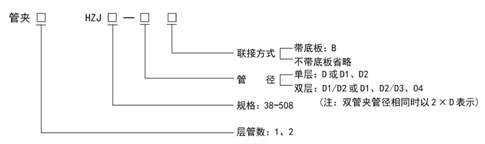

1、型號:

2、標記示例:
  (1)單管夾,單層,管徑D=18,帶底板
  管夾1HZJ50-18B
  (2)單管夾,雙層,上層管徑D1=18,下層管徑D2=22,帶底板
  管夾1HZJ50-18/22B
  (3)雙管夾,單層,管徑不同,D1=18,D2=22,帶底板
  管夾2HZJ50-18、22B
  (4)雙管夾,單層,管徑相同,D1=D2=18,帶底板
  管夾2HZJ50-2×18B
  (5)雙管夾,單層,管徑相同,D1=D2=18,不帶底板
  管夾2HZJ50-2×18
  (6)雙管夾,雙層,管徑不同,上層管徑D1=16,D2=18,下層管徑D2=20,D4=22,帶底板
  管夾2HZJ-16、18/20、22B
  (7)雙管夾,雙層,每層管徑相同,上層管徑D1=D2=18,下層管徑D3=D4=22,帶底板
  管夾2HZJ-2×18/2×22B
  (8)單、雙管夾,雙層,上層為單管夾,管徑D1=18,下層為雙管夾,管徑D2=D3=22,帶底板
  管夾1/2HZJ50-18/2×22B
  (9)雙管夾,雙層,管徑D1=16,D2=18, D3=D4=22,帶底板
  管夾2HZJ50-16、18/2×22B

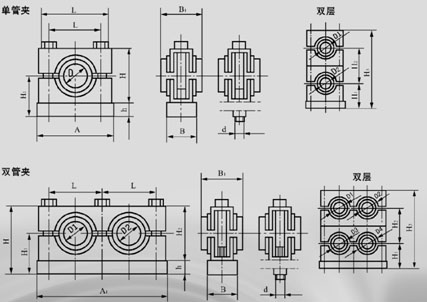

 四、外形尺寸



產品
型 號

管子外徑
D、D1、D2

A

A1

B

B1

d

H

HZJ38

6、8、10、12、14、16

63

101

18

32

M8

50

HZJ50

16、18、20、22、25

75

125

20

36

M8

62

HZJ75

25、28、32、34、40、42

102

177

24

44

M10

89

HZJ100

42、48、50、60、63

130

230

32

52

M12

116

HZJ140

63、70、83、89、102

182

322

35

62

M12

168

HZJ148

102、108

188

336

36

56

M12

176

HZJ156

108、114

196

352

38

58

M14

184

HZJ166

114、127

206

372

42

60

M14

211

HZJ172

127、133

214

386

46

64

M14

221

HZJ182

133、140

224

406

50

68

M16

130

HZJ194

140、152

236

430

54

74

M16

246

HZJ201

152、159

248

449

56

76

M16

253

HZJ212

159、168

266

478

58

78

M18

268

HZJ263

168、194

292

530

60

80

M18

294

HZJ294

194、219

318

581

62

84

M18

323

HZJ319

219、245

348

639

66

88

M20

355

HZJ347

245、273

376

695

68

104

M20

387

HZJ347

273、299

405

752

76

112

M22

417

HZJ375

299、325

465

840

82

122

M24

463

HZJ408

325、351

506

914

90

130

M27

503

HZJ447

351、377

578

1025

98

142

M30

542

HZJ508

377、426

668

1176

108

152

M32

607




產品
型號

管子外徑
D、D1、D2

H1

H2

H3

h

L

L1

HZJ38

6、8、10、12、14、16

31

38

88

12

38

58

HZJ50

16、18、20、22、25

37

50

112

12

50

70

HZJ75

25、28、32、34、40、42

51.5

75

164

14

75

96

HZJ100

42、48、50、60、63

66

100

216

16

100

125

HZJ140

63、70、83、89、102

93

150

318

18

140

176

HZJ148

102、108

97

158

334

18

148

182

HZJ156

108、114

101

166

350

18

156

190

HZJ166

114、127

114.5

193

404

18

166

200

HZJ172

127、133

119.5

203

424

18

172

208

HZJ182

133、140

125

210

440

20

182

218

HZJ194

140、152

133

226

472

20

194

230

HZJ201

152、159

136.5

233

486

20

201

240

HZJ212

159、168

145

246

514

22

212

260

HZJ263

168、194

158

272

566

22

238

286

HZJ294

194、219

172.5

301

624

22

263

311

HZJ319

219、245

189.5

331

686

24

291

343

HZJ347

245、273

205.5

363

750

24

319

371

HZJ347

273、299

220.5

393

810

24

347

415

HZJ375

299、325

245.5

435

898

28

375

459

HZJ408

325、351

266.5

473

976

30

408

498

HZJ447

351、377

288.5

507

1049

35

447

567

HZJ508

377、426

321

572

1179

35

508

660

訂貨說明:
  (1)鋼管外徑尺寸如不符合規格中的外徑系列時,可特殊訂貨。
  (2)單管夾標注時,在產品型號前寫1;雙管夾標注時,在產品型號前寫2。


 五、使用說明
  1、管路布置在設備上時,可采用帶底板的管夾,底板直接焊接在設備上。

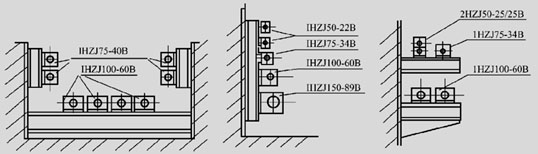

  2、管路布置在地溝內,溝的側壁上有埋設件(鋼板)。當采用帶底板的管夾時,把底板焊在槽鋼上槽鋼焊在埋鋼上,見圖 1。當采用不帶底板的管夾時,管夾用螺栓連接在槽鋼上,這時槽鋼上要鉆孔。管夾一般采用一列布置,亦可交錯布置。
  3、管路沿地溝的側壁布置,壁上有埋設件,管夾的底板焊在槽鋼上,槽鋼焊在埋設件上,見圖 2。
  4、管路布置在地溝側壁的支架上,支架焊在埋設件上,管夾的底板焊在支架上,管夾懸臂較大時要注意支架的強度,見圖 3。
