一、概述
ZPU型電動潤滑泵適用于公稱壓力為40MPa的單、雙線干油集中潤滑系統 中,作為供給潤滑劑的輸送裝置。還可配備移動小車、高壓膠管、給脂油槍和 電纜組成移動式電動潤滑泵裝置,用于潤滑頻率低,潤滑點少、給油量大且不 便于采用集中潤滑的單機設備上進行移動給油潤滑。
該泵是一種由減速電機驅動油泵裝置,排出潤滑劑的單出口電動潤滑泵。 有三種排量規格,可根據不同需要方便地組成投資最低的集中潤滑系統;由它 組成的干油集中潤滑具有輸送距離遠,供油管徑小的特點。
二、技術參數
型號 |
公稱壓力
MPa |
額定給油量
mL/min |
貯油器容積
L |
減速電機 |
重量
kg |
功率kW |
電壓V |
ZPU-P08G |
40 |
133 |
40 |
0. 55 |
?380 |
76 |
ZPU-P014G |
233 |
60 |
0. 75 |
84 |
ZPU-P024G |
400 |
100 |
1.5 |
92 |
適用介質為錐入度不低于265 (25℃, 150g) 1/10mm的潤滑脂(NLGI0#-2#)和粘度等級大于N68的潤滑油。

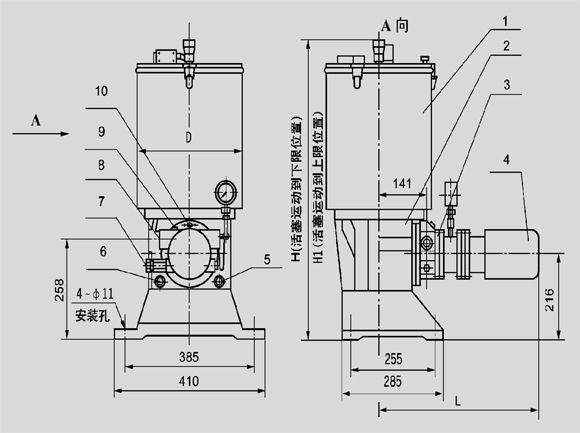

三、外形尺寸
1、貯油筒;2、泵座;3、帶連結法蘭的柱塞泵裝置;4、減速電機5、加油口 G3/ 4;
6、回油口 G3/4;7、調壓安全閥;8、出油口 G3/4;9、過濾器;10、單向閥
|
40L |
60L |
100L |
0. 55kW
60rpm |
0. 75kW
100rpm |
1.5kW
180rpm |
D |
φ325 |
φ325 |
φ500 |
|
|
H |
822 |
1077 |
1027 |
H1 |
1112 |
1527 |
1387 |
L |
|
510 |
530 |
575 |
四、使用說明
1、應安裝在環境溫度合適,灰塵少,便于調整、檢驗、維修、拆洗及補脂方便的地方。
2、應盡可能布置在系統的中心位置,以縮短系統配管長度,保持最低壓降,使泵能產生足以克服潤滑點背壓的壓力。
3、首次使用前應先加入一定量的潤滑油,讓泵運轉幾分鐘后再從補脂口以封閉方式用電動加油泵加入潤滑脂。
4、電機減速機初用后三個月必須從排氣塞孔處補充適量的3#二硫化鉬潤滑劑,以后每隔四個月補充一次。
5、該泵為室內安裝型,在室外或環境惡劣的場合使用時,必須采取防護措施。
五、訂貨說明
1、訂購帶小車的電動潤滑泵移動裝置時,必須在合同中注明所需膠管長度及電纜長度。
2、電動潤滑泵為短時間間隔工作制,用戶如需長時間連續工作請在合同中注明。 |
