一、概述
DB-N/L (ZB)系列的多點潤滑泵適用于潤滑頻率較低，潤滑點在50點以下，公稱壓力為31. 5MPa的單線式中小型 機械設備集中潤滑系統中，直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。
該泵適用于冶金，礦山、港口、運輸、建筑等設備。
二、技術參數
|
型 號
|
公稱壓力 MPa
|
額定給油量 mL/min
|
貯油桶容積 L
|
電 機
|
重量 kg
|
|
功率 kW
|
電壓 V
|
|
DB-N/L25
|
31.5
|
0～25
|
30
|
0.37
|
380
|
37
|
|
DB-N/L45
|
0～45
|
39
|
|
DB-N/L50
|
0～50
|
37
|
|
DB-N/L90
|
0～90
|
39
|
使用介質為錐入度不低于 265（25℃，150g）1/10mm 的潤滑脂或粘度等級大于 N68 的潤滑油，工作環境溫度為 - 20～80℃。

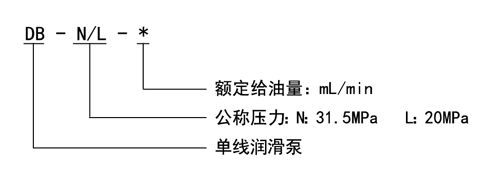

三、型號說明

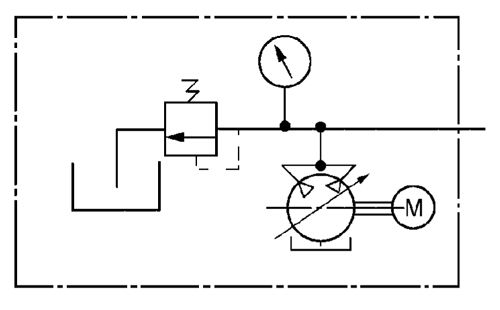

四、圖形符號

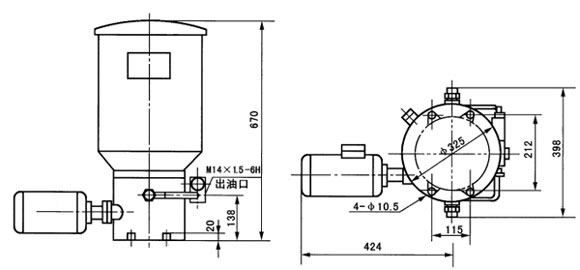

五、外形尺寸
六、使用說明
1、多點潤滑泵應安裝在環境溫度合適，灰塵少，便于補脂檢查、維護保養等都方便的場合。
2、向貯油器內補脂必須使用加油泵從貯油器的加油口注入，嚴禁揭蓋加入不經過濾的工作介質。
3、按貯油器筒壁上旋向牌規定的旋向進行電機接線，不得反轉。
4、給油口數可在1～14 范圍內任意選擇，根據設備需要不用的柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。
|
