一、概述

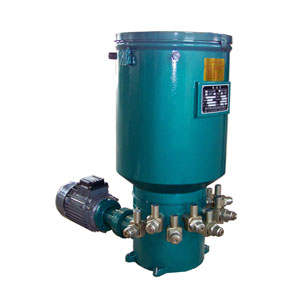

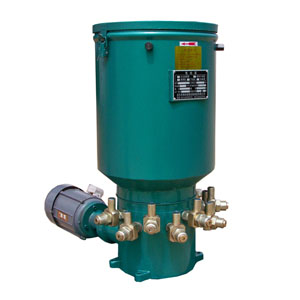

DDRB-N（原ZB）型多點潤滑泵適用于潤滑頻率較低，潤滑點在50點以下，公稱壓力為31.5MPa的多線式中小型機械設備集中潤滑系統中，直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。特別適用于冶金、礦山、重機、港口運輸建筑等單機設備。
二、性能參數
|
出油口數
|
公稱壓力Mpa
|
每口給油量ml/次
|
給油次數次/min
|
貯油容積L
|
電動機
|
重量
kg
|
|
功率
|
電壓（V）
|
|
1～14
|
31.5（N）
|
1.8；3.5
5.8；10.5
|
22
|
10
30
|
0.25
|
380
|
43
|
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N68的潤滑油，適用于工作環境溫度為-20～+80℃。

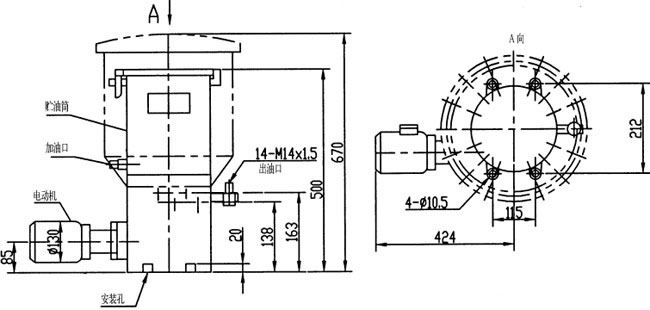

三、外形尺寸

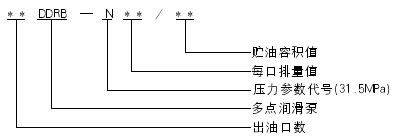

四、型號說明
五、使用要領
1、潤滑泵應安裝在便于檢查、調整和拆洗方便的地方，并用地腳螺釘堅固，工作場地應無有害氣體的侵蝕。
2、該系列潤滑泵為室內安裝型，在室外和環境惡劣的場合使用時，必須采取防護措施。
3、必須使用干凈的潤滑脂，因?yàn)楹须s質的潤滑劑往往是泵和系統產生故障的主要原因。向貯油筒內補充潤滑劑必須使用加油泵從電動潤滑泵補脂口加入。泵在首次充填潤滑脂前，最好先加些潤滑油，因?yàn)闈櫥土鲃?dòng)性好，會充滿所有的部位，有利于排除空氣。
4、給油口數可在1～14范圍內任意選擇，根據設備需要不用的壓油泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。
5、給油量的調整，調節螺套的位置即可獲得，螺套位置左移供出油量減小，螺套位置右移供出油量增大。

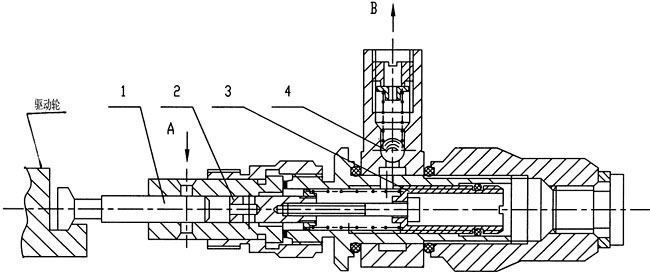

1—工作活塞2—控制活塞3—調節螺套4—單向閥
六、常見故障處理
|
故障現象
|
故障原因
|
排除方法
|
|
泵的輸出壓力升不上去
|
①壓力表損壞；
②貯油器和配管中進入空氣；
③單向閥失靈；
④主管路有泄漏；
⑤使用時間很長，柱塞與套過度磨損。
|
①更換新的壓力表；
②排除空氣；
③清洗單向閥；
④檢查主管路；
⑤更換新零件。
|
|
泵的輸出壓力急劇上升
|
①管路阻塞；
②分配器動作不良。
|
①檢查管路；
②觀察分配器動作情況。
|
|
