一、概述

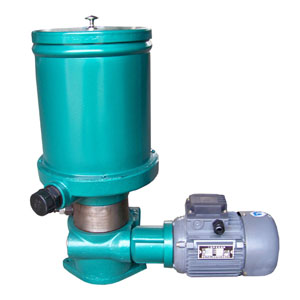

DB-63型單線干油泵適用于潤滑頻率較低、公稱壓力為10MPa、潤滑點在80點以下的單線小型干油集中潤滑系統中，通過片式給油器向各潤滑點供送 潤滑脂。
DBZ-63型單線干油泵裝置適用于潤滑周期較長或者較分散的潤滑點，通過注油槍直接加注潤滑脂，特別適用于港口碼頭的運輸機械設備。
二、技術參數
|
型號
|
公稱壓力
MPa
|
給油量
mL/min
|
貯油器容積
L
|
柱塞直徑
mm
|
柱塞行程
mm
|
柱塞
數量
|
電動機
|
重量
kg
|
|
型號
|
功率
|
轉速
|
|
DB-63
|
10
|
63
|
8
|
8
|
4
|
4
|
A06324 B5
|
0.25
|
1400
|
23
|
|
DBZ-63
|
52
|
使用介質為錐入度250~350（25℃，150g）1/10mm的潤滑脂。

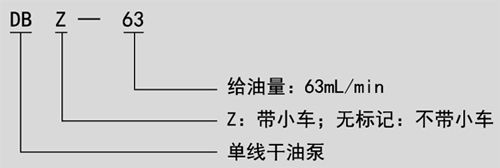

三、型號說明

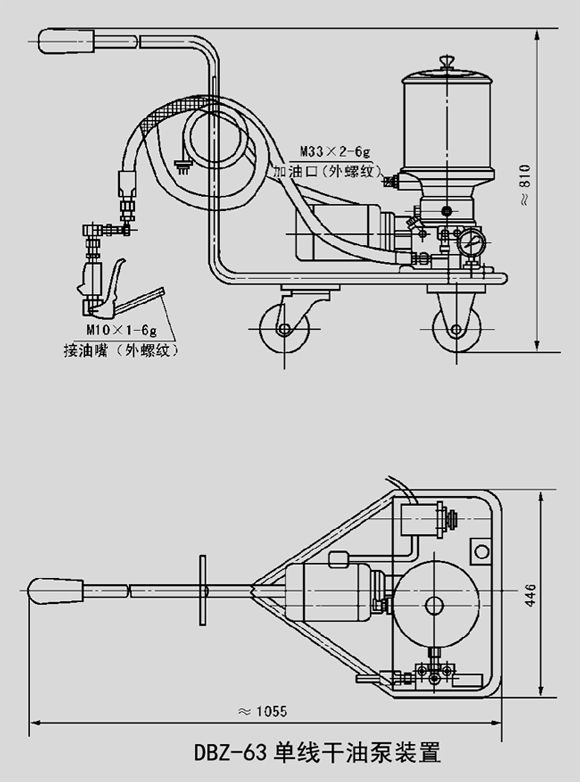

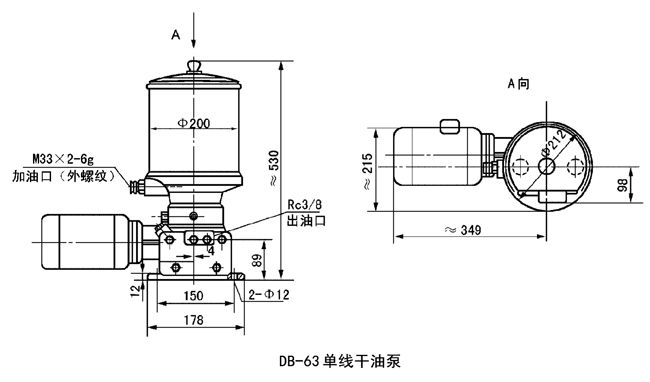

四、外形尺寸
五、使用說明
1、該型單線干油泵應安裝在環境溫度合適，灰塵少，便于補脂、調整、檢查、維護保養等都方便的場合。
2、使用前先向減速箱內加入1升50號機械油。
3、向貯油器內補脂必須使用SJB-D60型手動加油泵或DJB-200型電動加油泵，從貯油器的加油口加入，當貯油器內無潤滑脂時嚴禁啟動干油泵。
4、按電機風葉罩殼上旋向進行電機接線，不得反轉。
5、加油口的過濾網應定期清洗。
6、泵體上的調壓閥，可以在0?10MPa范圍內任意調節，在使用時不允許超過泵的公稱壓力10MPa。
7、當泵發生壓力波動，供油不正常時，可擰開泵體上的放氣螺絲，待空氣排出，潤滑脂正常向外溢出即可擰緊放氣螺絲。
8、單線干油泵應經常保持清潔，嚴禁揭蓋補脂以免臟物進入泵體內，影響正常工作。 |
