一、概述
該電動加油泵主要用于干油潤滑系統中，向干油潤滑裝置的貯油器內補充潤滑脂。該泵為不帶貯油桶型，直接放在200L的油桶上，可以單獨操作，與相應的電控裝置連接可以實現電動潤滑泵系統的自動補脂。該泵為內藏式柱塞容積泵，運行平穩，輸出壓力高。
二、技術參數
|
型號
|
公稱壓力MPa
|
加油量 L/h
|
柱塞泵
|
電動機
|
減速機腔
潤滑油
|
|
轉速r/min
|
減速比
|
型 號
|
轉速r/min
|
功率Kw
|
|
DJB-V400
|
3.15
|
400
|
59
|
1:23.5
|
Y90L-4
|
1400
|
1.5
|
N220
|
使用介質為錐入度265～385(25℃，150g)1/10mm的潤滑脂和粘度等級大于N46的工業潤滑油。

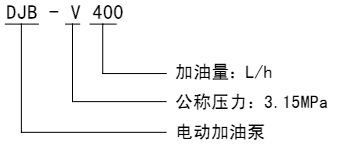

三、型號說明

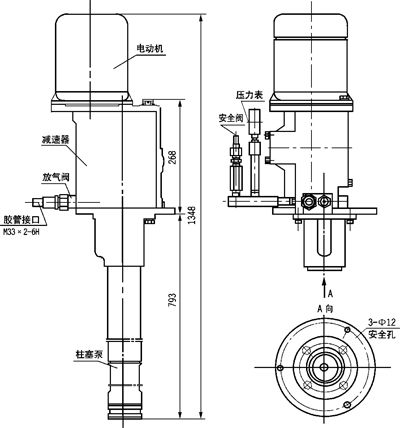

四、外形尺寸
五、工作原理
由垂直安裝的電機經蝸桿驅動蝸輪回轉，蝸輪端面上裝有偏心軸，通過曲柄連桿帶動柱塞上下往復運動，由活塞內部及管帽內單向閥的作用，完成吸、壓油過程，經輸油膠管向外輸送。
六、使用方法
1、按旋向箭頭方向接線旋轉。
2、輸送的潤滑脂必須干凈，質地均勻，在規定牌號范圍內。
3、首次使用前應向減速箱內注入潤滑油(N220)至規定油面。
4、加油泵首次啟動后，應先打開放氣閥，正常出油后關閉。
5、不許在桶內無油脂的情況下空運轉。
七、訂貨須知
如需帶貯油桶或桶蓋，訂貨時必須在合同中注明。 |
